Kytkin ABB Impressivo - 5/16AX / 250V / IP21 / UKJ 2X

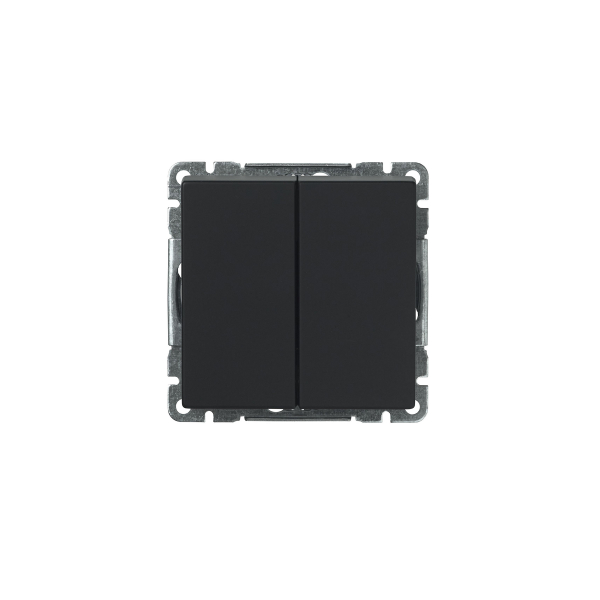

ABB Impressivo-sarjan uppoasennettava 5-kytkin, eli kruunukytkin. Kytkin toimii jousikiinnitteisellä vivulla, ja sen liittimiin voi kytkeä maksimissaan kaksi johdinta ja kaksi lisäliitintä, liittimet on hyväksytty ML- ja MK-johtimille. Pakkaus sisältää rungon ja vivun, kytkimessä on ruuvikiinnitys ja jousiliittimet. IP21-luokituksen mukaisesti suojattu, eli soveltuu kuiviin sisätiloihin. Voidaan asentaa 250V jännitteeseen, max. virta 16A. Upotussyvyys 18 mm, mitat 70 x 40 mm. Saatavilla joko valkoisena tai  matta mustana.

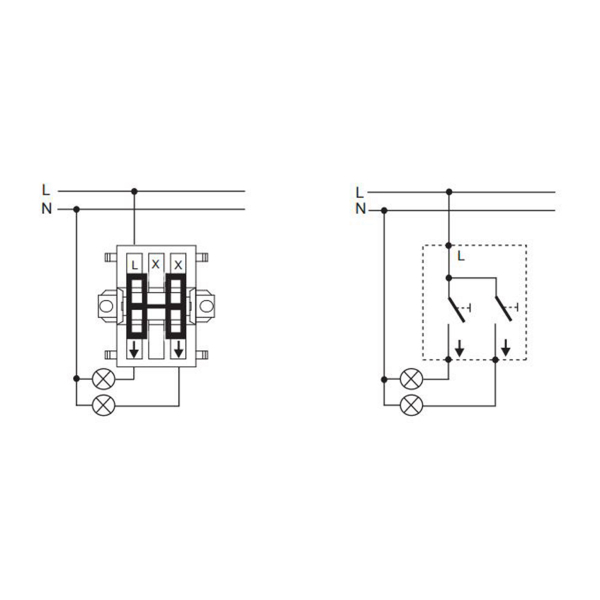

5-kytkimiä, eli kruunukytkimiä, käyttämällä voidaan ohjata yhtä 1-2 valaisinta samaa kytkinrunkoa käyttämällä. Tällainen kytkin soveltuu mm. käyttökohteisiin, joissa samassa tilassa on useita eri valaisimia, mutta kytkinrasioita halutaan mahdollisimman vähän esimerkiksi tilan säästämiseksi. 5-kytkintä käyttämällä jokaiselle valolle ei siis tarvita erillistä kytkinrunkoa, vaan kaksi valaisinta voidaan asentaa yhden rungon taakse siten, että kumpaakin voidaan kuitenkin ohjata omasta painikkeesta.

Peitelevyt kytkimille löydät tästä: Peitelevy ABB Impressivo, 85 mm.

Huom! Ainoastaan sähköalan ammattilainen saa asentaa kytkimen!

Tekniset tiedot

• Tuote: ABB Impressivo 5/16AX / 250V / IP21 UKJ 2X
• Käyttötarkoitus: Kodin kiinteiden valojen ohjaus
• Nimellisjännite: 250V
• Nimellisvirta: 16A
• Kytkentävirta loistelampulle: 16 AX
• Kytkentätapa: Pistokepuristin/Jousiliitin
• Kokoonpano: Peruselementti keskiölevyllä
• Vipujen määrä: 2
• Käyttötapa: Keinupainike
• Kiinnitystapa: Ruuvikiinnitys
• Mitat: 70 x 40 mm (Halkaisija x Syvyys)
• Upotussyvyys: 18 mm
• Materiaali: Muovi
• Väri: Musta tai valkoinen
• IP-luokitus: IP21
• Muuta: Uppoasennettava
• Takuu: 12 kk

Lisämerkintöjen selitykset

Kytkimien nimiin on liitetty usein lisämerkintöjä, kuten max. ampeerit, nimellisjännite sekä IP-luokitus. Lisäksi nimestä löytyy myös hyödyllistä tietoa asennustavasta ja lisäliittimistä. Nimen perässä oleva kolmiosainen kirjainyhdistelmä kertoo asennustavan, peitelevyn sekä liittimen tyypin.

Ensimmäinen kirjain kertoo asennustavan, joka voi olla joko P = pinta-asennettava tai U = uppoasennettava. Toinen kirjain kertoo peitelevystä, jolloin kirjain voi olla joko P = peitelevyllinen tai K = keskiölevyllinen. Viimeinen kirjain kertoo liittimen tyypin, joka voi olla joko R = ruuviliitin tai J = jousiliitin. Eli esimerkiksi PPR tarkoittaa pinta-asennettava peitelevyllinen ruuviliitin.

Lisäksi nimessä voidaan kertoa myös lisätietoja lisäliittimistä seuraavasti:

• 0X: 0 lisäliitintä
• 1X: 1 lisäliitin
• 2X: 2 lisäliitintä

Tämän kyseisen kytkimen lisämerkkinät tarkoittavat uppoasennettava keskiölevyllinen jousiliitin, 2 lisäliitintä.
