Kytkin ABB Impressivo - 6/16AX / 250V / IP21 / UKJ 2X

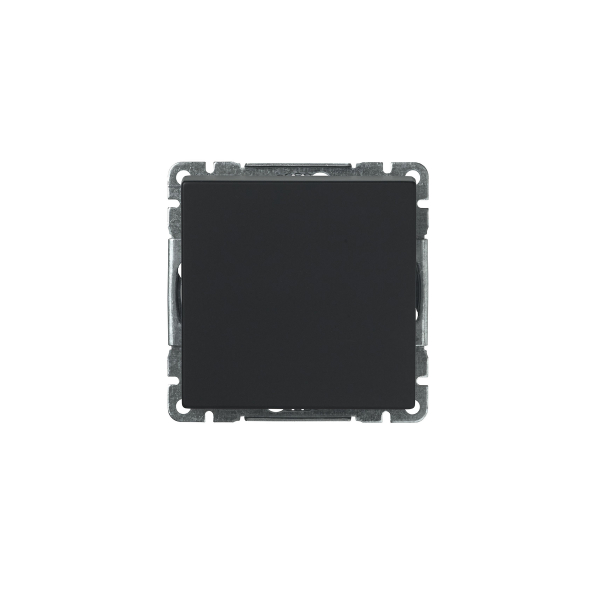

ABB Impressivo-sarjan uppoasennettava 6-kytkin, eli vaihtokytkin. Kytkin toimii jousikiinnitteisellä vivulla, ja sen liittimiin voi kytkeä maksimissaan kaksi johdinta ja kaksi lisäliitintä, liittimet on hyväksytty ML- ja MK-johtimille. Pakkaus sisältää rungon ja vivun, kytkimessä on ruuvikiinnitys ja jousiliittimet. IP21-luokituksen mukaisesti suojattu, eli soveltuu kuiviin sisätiloihin. Voidaan asentaa 250V jännitteeseen, max. virta 16A. Upotussyvyys 18 mm, kytkimen mitat 70 x 40 mm. Saatavilla joko valkoisena tai matta mustana.

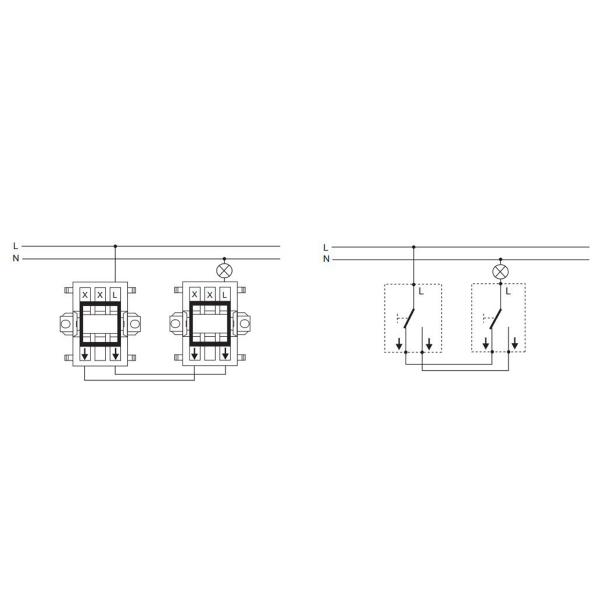

6-kytkimiä, eli vaihtokytkimiä, käyttämällä voidaan ohjata valaisinta/valaisimia kahdella eri kytkimellä. Tällaisia kytkimiä käytetään usein suuremmissa tiloissa tai esimerkiksi portaikoissa tai käytävän muotoisissa eteistiloissa, jolloin kiinteää valaisinta halutaan ohjata molemmilta puolilta tilaa/huonetta. Toki 6-kytkimiä voidaan hyödyntää kaikissa tilanteissa, joissa halutaan pystyä sytyttämään ja sammuttamaan valot kahdesta eri paikasta.

Peitelevyt kytkimille löydät tästä: Peitelevy ABB Impressivo, 85 mm.

Huom! Ainoastaan sähköalan ammattilainen saa asentaa kytkimen!

Tekniset tiedot

• Tuote: ABB Impressivo 6/16AX / 250V / IP21 UKJ 2X
• Käyttötarkoitus: Kodin kiinteiden valojen ohjaus
• Nimellisjännite: 250V
• Nimellisvirta: 16A
• Kytkentävirta loistelampulle: 16 AX
• Kytkentätapa: Pistokepuristin/jousiliitin
• Kokoonpano: Peruselementti keskiölevyllä
• Vipujen määrä: 1
• Käyttötapa: Keinupainike
• Mitat: 70 x 40 mm (Halkaisija x Syvyys)
• Upotussyvyys: 18 mm
• Materiaali: Muovi
• Väri: Musta tai valkoinen
• IP-luokitus: IP21
• Muuta: Uppoasennettava
• Takuu: 12 kk

Lisämerkintöjen selitykset

Kytkimien nimiin on liitetty usein lisämerkintöjä, kuten max. ampeerit, nimellisjännite sekä IP-luokitus. Lisäksi nimestä löytyy myös hyödyllistä tietoa asennustavasta ja lisäliittimistä. Nimen perässä oleva kolmiosainen kirjainyhdistelmä kertoo asennustavan, peitelevyn sekä liittimen tyypin.

Ensimmäinen kirjain kertoo asennustavan, joka voi olla joko P = pinta-asennettava tai U = uppoasennettava. Toinen kirjain kertoo peitelevystä, jolloin kirjain voi olla joko P = peitelevyllinen tai K = keskiölevyllinen. Viimeinen kirjain kertoo liittimen tyypin, joka voi olla joko R = ruuviliitin tai J = jousiliitin. Eli esimerkiksi PPR tarkoittaa pinta-asennettava peitelevyllinen ruuviliitin.

Lisäksi nimessä voidaan kertoa myös lisätietoja lisäliittimistä seuraavasti:

• 0X: 0 lisäliitintä
• 1X: 1 lisäliitin
• 2X: 2 lisäliitintä

Tämän kyseisen kytkimen lisämerkkinät tarkoittavat uppoasennettava keskiölevyllinen jousiliitin, 2 lisäliitintä.
