Kytkin ABB JUSSI, Pinta-asennettava, IP21

ABB JUSSI-sarjan pinta-asennettava 6- tai 5-kytkin. Kytkimet toimivat jousikiinnitteisellä vivulla, ja niiden liittimiin voidaan kytkeä maksimissaan kaksi johdinta. Kummassakin on myös kaksi lisäliitintä. Liittimet on hyväksytty ML- ja MK-johtimille. Kytkimessä on ruuvikiinnitys ja jousiliittimet. IP21-luokituksen mukaisesti suojattu, eli soveltuu kuiviin tiloihin. Voidaan asentaa 250V jännitteeseen, max. virta 16A. Mitat 72 x 34 mm. Valitse tuotevaihtoehdoista joko 6-kytkin tai 5-kytkin.

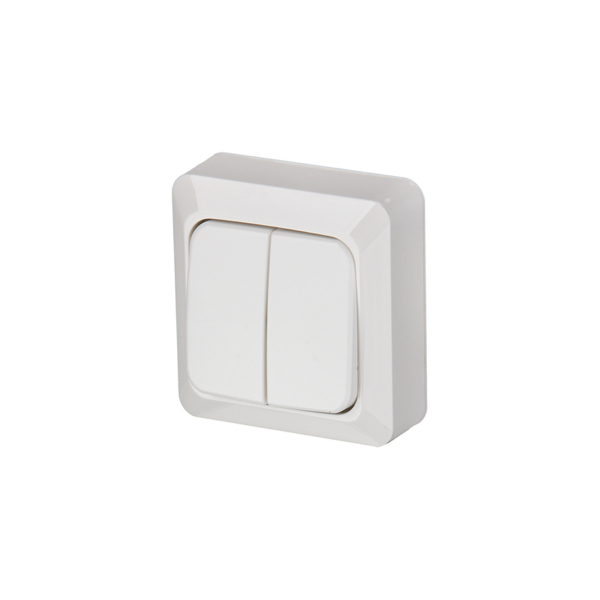

6-kytkimiä käyttämällä voidaan ohjata valaisinta/valaisimia kahdella eri kytkimellä. Tällaisia kytkimiä käytetään usein suuremmissa tiloissa tai esimerkiksi portaikoissa tai käytävän muotoisissa eteistiloissa, jolloin kiinteää valaisinta halutaan ohjata molemmilta puolilta tilaa/huonetta. 5-kytkimiä käyttämällä voidaan puolestaan ohjata 1-2 valaisinta samaa kytkinrunkoa käyttämällä. Tällainen kytkin soveltuu mm. käyttökohteisiin, joissa samassa tilassa on useita eri valaisimia, mutta kytkinrasioita halutaan mahdollisimman vähän esimerkiksi tilan säästämiseksi. 5-kytkintä käyttämällä jokaiselle valolle ei siis tarvita erillistä kytkinrunkoa, vaan kaksi valaisinta voidaan asentaa yhden rungon taakse siten, että kumpaakin voidaan kuitenkin ohjata omasta painikkeesta.

Huom! Ainoastaan sähköalan ammattilainen saa asentaa kytkimen!

Tekniset tiedot

• Tuote: ABB JUSSI IP21
  • 6/16AX / 250V / IP21 PPJ 2X
  • 5/16AX / 250V / IP21 PPJ 2X
• Käyttötarkoitus: Kodin kiinteiden valojen ohjaus
• Nimellisjännite: 250V
• Nimellisvirta: 16A
• Kytkentävirta loistelampulle: 16 AX
• Kytkentätapa: Pistokepuristin/jousiliitin
• Kokoonpano: Peruselementti täyskoteloitu
• Vipujen määrä: 1 tai 2
• Käyttötapa: Keinupainike
• Mitat: 72 x 34 mm (Halkaisija x Syvyys)
• Materiaali: Muovi
• Väri: Valkoinen
• IP-luokitus: IP21
• Muuta: Pinta-asennettava
• Takuu: 12 kk

Lisämerkintöjen selitykset

Kytkimien nimiin on liitetty usein lisämerkintöjä, kuten max. ampeerit, nimellisjännite sekä IP-luokitus. Lisäksi nimestä löytyy myös hyödyllistä tietoa asennustavasta ja lisäliittimistä. Nimen perässä oleva kolmiosainen kirjainyhdistelmä kertoo asennustavan, peitelevyn sekä liittimen tyypin.

Ensimmäinen kirjain kertoo asennustavan, joka voi olla joko P = pinta-asennettava tai U = uppoasennettava. Toinen kirjain kertoo peitelevystä, jolloin kirjain voi olla joko P = peitelevyllinen tai K = keskiölevyllinen. Viimeinen kirjain kertoo liittimen tyypin, joka voi olla joko R = ruuviliitin tai J = jousiliitin. Eli esimerkiksi PPR tarkoittaa pinta-asennettava peitelevyllinen ruuviliitin.

Lisäksi nimessä voidaan kertoa myös lisätietoja lisäliittimistä seuraavasti:

• 0X: 0 lisäliitintä
• 1X: 1 lisäliitin
• 2X: 2 lisäliitintä

Näiden kyseisten kytkimien lisämerkkinät tarkoittavat pinta-asennettava peitelevyllinen jousiliitin, 2 lisäliitintä.
