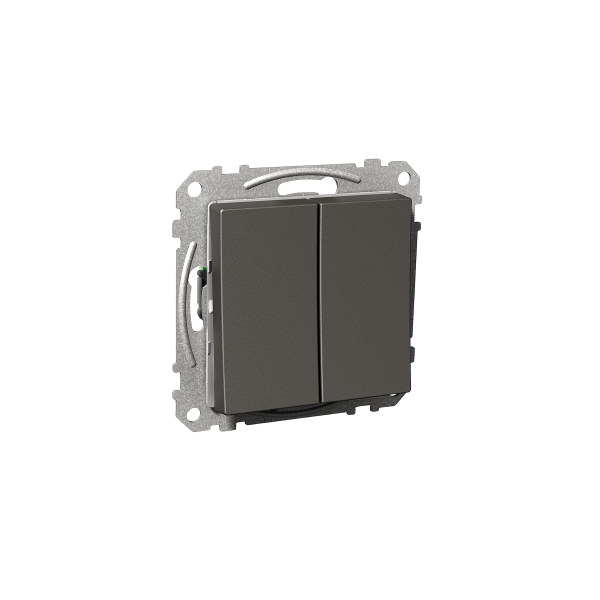

Kytkin SCHNEIDER Exxact - 5/16A / IP21 UKJ 2X

Scneider Exxactin uppoasennettava 5-kytkin, eli kruunukytkin. Kytkin toimii jousiliitoksella, ja sen liittimiin voidaan kytkeä maksimissaan kaksi johdinta ja kaksi lisäliitintä. Kytkinpaketissa on pikakiinnitys, mutta se voidaan kiinnittää myös ruuvikiinnityksellä. IP21-luokituksen mukaisesti suojattu, eli soveltuu kuiviin sisätiloihin, mutta voidaan haluttaessa päivittää IP44-luokituksen mukaiseksi tiivistyspaketilla uppokojerasia-asennuksiin tai erityiseen IP44-pintakojerasiaan. Kytkin voidaan asentaa 250V jännitteeseen, max. virta 16A. Upotussyvyys 15 mm, joten soveltuu hyvin myös kohteisiin, joissa vaaditaan matalaa asennussyvyyttä. Kytkimen mitat 71 x 33 mm. Saatavilla joko valkoisena tai antrasiitin värisenä.

5-kytkimiä, eli kruunukytkimiä, käyttämällä voidaan ohjata yhtä 1-2 valaisinta samaa kytkinrunkoa käyttämällä. Tällainen kytkin soveltuu mm. käyttökohteisiin, joissa samassa tilassa on useita eri valaisimia, mutta kytkinrasioita halutaan mahdollisimman vähän esimerkiksi tilan säästämiseksi. 5-kytkintä käyttämällä jokaiselle valolle ei siis tarvita erillistä kytkinrunkoa, vaan kaksi valaisinta voidaan asentaa yhden rungon taakse siten, että kumpaakin voidaan kuitenkin ohjata omasta painikkeesta.

Huom! Ainoastaan sähköalan ammattilainen saa asentaa kytkimen!

Tekniset tiedot

• Tuote: Schneider Exxact 5/16AX / 250V / IP21 UKJ 2X
• Käyttötarkoitus: Kodin kiinteiden valojen ohjaus
• Nimellisjännite: 250V
• Nimellisvirta: 16A
• Kytkentävirta loistelampulle: 16 AX
• Kytkentätapa: Pistokepuristin/jousiliitin
• Kokoonpano: Peruselementti keskiölevyllä
• Vipujen määrä: 2
• Käyttötapa: Keinupainike
• Mitat: 71 x 33 mm (Halkaisija x Syvyys)
• Upotussyvyys: 15 mm
• Materiaali: Muovi
• Väri: Antrasiitti tai valkoinen
• IP-luokitus: IP21
• Muuta: Uppoasennettava
• Takuu: 12 kk

Lisämerkintöjen selitykset

Kytkimien nimiin on liitetty usein lisämerkintöjä, kuten max. ampeerit, nimellisjännite sekä IP-luokitus. Lisäksi nimestä löytyy myös hyödyllistä tietoa asennustavasta ja lisäliittimistä. Nimen perässä oleva kolmiosainen kirjainyhdistelmä kertoo asennustavan, peitelevyn sekä liittimen tyypin.

Ensimmäinen kirjain kertoo asennustavan, joka voi olla joko P = pinta-asennettava tai U = uppoasennettava. Toinen kirjain kertoo peitelevystä, jolloin kirjain voi olla joko P = peitelevyllinen tai K = keskiölevyllinen. Viimeinen kirjain kertoo liittimen tyypin, joka voi olla joko R = ruuviliitin tai J = jousiliitin. Eli esimerkiksi PPR tarkoittaa pinta-asennettava peitelevyllinen ruuviliitin.

Lisäksi nimessä voidaan kertoa myös lisätietoja lisäliittimistä seuraavasti:

• 0X: 0 lisäliitintä
• 1X: 1 lisäliitin
• 2X: 2 lisäliitintä

Tämän kyseisen kytkimen lisämerkkinät tarkoittavat uppoasennettava keskiölevyllinen jousiliitin, 2 lisäliitintä.
