Kytkinpaneeli Purelux Mini Dashboard Controller, 10-30V

Purelux Mini Dashboard Controller on erittäin kätevä ja helppokäyttöinen kytkinpaneeli, jolla voidaan ohjata jopa neljää eri valaistusryhmää tai muuta sähkölaitetta samasta paikasta. Se soveltuu erinomaisesti esimerkiksi pienen työkoneen, pakettiauton tai maastoauton työ- ja lisävalojen, varoitus- ja huomiovalojen tai vaikkapa majakoiden hallinnointiin suoraan ajoneuvon hytistä. Kytkinpaneeliin kytketyt valot voidaan sytyttää ja sammuttaa yksitellen, minkä lisäksi keskeltä löytyvällä kytkimellä saadaan kaikki paneelin taakse asennetut laitteet sammumaan yhtä aikaa. Toki kunkin painikkeen taakse voidaan kytkeä myös kokonaisia valaistusryhmiä, esim. kattovalot, jolloin kaikki katolla olevat valaisimet toimivat yhdellä painikkeella. Valot saadaan palamaan joko jatkuvasti (näpäyttämällä kytkintä) tai hetkellisesti (painamalla kytkintä pohjassa). Tämän ansiosta paneelia voidaan hyödyntää myös esimerkiksi useilla eri toimintatiloilla varustettujen huomiovalojen ohjaukseen siten, että yhtä kytkintä käytetään valon virtapainikkeena ja toista toimintatilan vaihtamiseen. Näin valosta saadaan kaikki ominaisuudet käyttöön ilman ylimääräisiä virityksiä, ja operoiminen käy vaivattomasti.

Kytkinpaneelin mukana toimitetaan yhteensä 18 erilaista kuvatarraa, joita käyttämällä kytkimiin voidaan merkitä eri toimintoja. Tarrojen avulla kytkimet voidaan merkitä selkeästi, eikä käyttäjän tarvitse itse muistaa, mistä painikkeesta ohjataan mitäkin valoa tai toimintoa. Kytkinpaneelissa oleva symboli loistaa taustavalon ansiosta selkeästi, joten paneelia on helppo käyttää myös pimeän aikaan. Taustavalo palaa punaisena valon/virran ollessa päällä, ja valkoisena valon ollessa kiinni. Kytkinpaneelin virrankesto on 240W @12V ja 480W @24V. Yhtä aikaa päällä olevien sähkölaitteiden teho saa olla siis yhteensä 240W (tai 480W).

Mini Dashboard Controllerin mukana toimitetaan erittäin pitävä 3M tarrakiinnike, jonka avulla kytkinpaneeli voidaan kiinnittää käytännössä mihin tahansa pintaan. Tarrakiinnikkeen lisäksi Dashboard Controller voidaan asentaa ajoneuvoon myös erillisen jalustan avulla, jolloin voidaan toteuttaa pysyvä asennus ruuvaamalla kiinnike suoraan ajoneuvoon kiinni. Kumpaakin kiinnitysmenetelää käyttämällä kytkimestä saadaan siisti osa ajoneuvon sisustaa, eikä kuljettajan tarvitse koskaan etsiä paneelia.

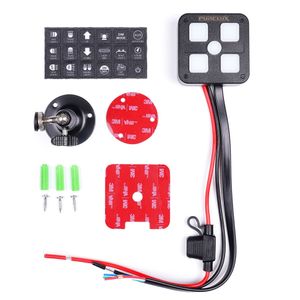

Toimitussisältö

• Kytkinpaneeli
• 3M tarrakiinnike
• Tarra-arkki kytkimille
• Teline ruuvikiinnityksellä
• 3 x ruuvit
• Asennus- ja kytkentäohjeet

Tekniset tiedot

• Tuote: Purelux Mini Dashboard Controller
• Käyttötarkoitus: 4 sähkölaitteen käyttö samasta kytkinpaneelista
• Käyttöjännite: 10-30V
• Tehonkesto: 240W @ 12V, 480W @ 24V
• Maksimivirta: 20A
• Mitat: 62 x 62 x 25 mm
• Paino: 110 g
• Kaapelin pituus: n. 30 cm
• Mukana 18 merkintätarraa
• IP-luokitus: IP20
• Hyväksynnät: EMC: ECE: R10
• Takuu: 24 kk

Asennusohje

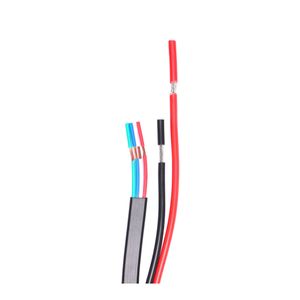

Kytkentä

• Punainen: Virta (+)
• Musta: Maadoitus (-)
• Sininen: Lähtö P1 (vasen yläkulma)
• Punainen: Lähtö P2 (oikea yläkulma)
• Vihreä: Lähtö P3 (vasen alakulma)
• Valkoinen: Lähtö P4 (oikea alakulma)

Valostoren vinkki: Mikäli valon/valojen teho ylittää ohjaimen maksimitehon (240W @12V), voidaan ohjaimella ohjata myös relettä, jolloin valojen (tai osan valoista) tarvitsema virta kulkee releen/relejohtosarjan kautta, ja ainoastaan herätevirta tulee ohjaimesta. Tällöin valon virtajohdon sijaan ohjaimelta tulevaan lähtöön (P1-P4) kytketäänkin ainoastaan releen/relejohtosarjan herätejohto.

Tällä tavoin voidaan esim. taka- ja sivuvaloille varata 230W tehoa, ja eteen tulevat valot, oli niiden teho mitä tahansa, kytketään oman relejohtosarjan taakse. Tällöin etuvalojen virta kulkee releen kautta, eivätkä nämä vaadi ohjaimelta virtaa.

Napin toiminnon valinta

1. Painallus: On/Off
2. Pidä On / Vapauta Off

Vaihda yksittäisen kytkimen toimintatila kytkemällä keskellä oleva virtapainike pois päältä, jonka jälkeen paina ja pidä painettuna virtapainiketta yhdessä haluamasi painikkeen kanssa, kunnes kuulet naksuvan äänen.

Valmistajan asennus- ja kytkentäohje: Purelux Mini Dashboard Controller -manuaali (avautuu uuteen ikkunaan).
