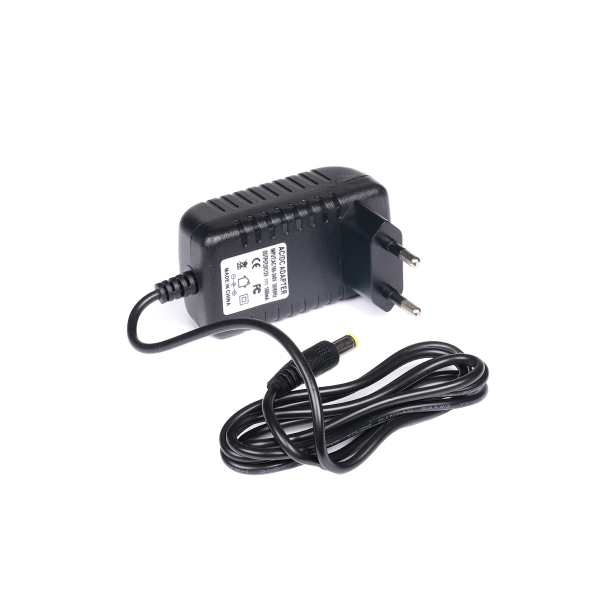

12V Pistorasiamuuntaja, Purepower IP20

Helposti asennettava 12V pistorasiamuuntaja kuiviin tiloihin. Soveltuu mm. led-nauhoille tai muille 12V virrassa toimiville valaisimille. Muuntaja täyttää EMC- ja LVD vaatimukset. Pistorasiamuuntajan kytkentään ei tarvitse olla sähköalan ammattilaista. Voidaan kytkeä useimpiin led nauhoihin suoraan liittimellä. Saatavilla useita eri teho-vaihtoehtoja. Valitse sopiva muuntaja LED-nauhan tai kytkettävien valaisinten tehon mukaan.

Tekniset tiedot

• Käyttöjännite: 110 - 240V AC
• Tulotaajuus: 50/60 Hz
• Lähtöjännite: 12V DC
• Lähtövirta: Vaihtelee laitteen mukaan 1A - 7A
• DC johdonpituus: 150cm
• DC liittimen mitat: 5.5mm x 2.1mm
• Väri: Musta

Muuntajien fyysiset mitat

(Pituus x leveys x korkeus)

• 12W = 70 x 38 x 30 mm
• 24W = 70 x 42 x 30 mm
• 36W = 120 x 52.5 x 34,5 mm
• 48W = 137 x 52 x 33 mm
• 72W = 160 x 61 x 33.5 mm
• 84W = 160 x 61 x 33.5 mm

Virtalähteen ja muuntajan mitoitus

Led-nauhan tai valaisimien virtalähteen / muuntajan valinta ja sopivan tehon laskeminen on yksinkertainen toimenpide. Ensiksi tarkistetaan, toimivatko led-nauha tai valaisimet 12 V vai 24 V jännitteessä, ja valitaan tämän mukaan 12 tai 24 V muuntaja / virtalähde.

Tämän jälkeen lasketaan nauhan tai valaisimien yhteensä vaatima teho (W) ja lisätään vähintään 10% "varmuusvara" (jottei virtalähde toimi jatkuvasti 100% teholla). Yhtälöstä saadaan lukema (esim. 30W). Muuntajan tehon tulee olla suurempi, kuin laskennasta saatu teho (W). Liian suuresta muuntajasta ei ole haittaa, mutta tällöin samaan muuntajaan voidaan lisätä haluttaessa myöhemmin lisääkin valoja.

Led-nauhoissa teho ilmoitetaan yleensä watteina per metri, esim. 4.8 W/m tai 14.4 W/m. Näissä yksi metri led-nauhaa on teholtaan siis 4.8W tai 14.4W. Mikäli tarkoituksena on asentaa 4 metriä 4.8 W/m tehoista led-nauhaa, on nauhan vaatima teho 4 x 4.8 = 19.2 W. Mikäli nauhoja asennetaan useampi pätkä saman muuntajan taakse, lasketaan nauhojen pituus yhteen.

Valaisimissa virrankulutus ilmoitetaan yleensä tehona (watteina, W). Mikäli virtalähteseen tai muuntajaan kytketään useita valaisimia, lasketaan näiden tarvitsema teho yhteen. Esim. 3 kpl 7W valaisimia on teholtaan 21W.

Esimerkki: Keittiön välitilaan halutaan asentaa 2 kolmen metrin pätkää 4.8 W/m tehoista led-nauhaa, ja lisäksi kattoon halutaan kolme kappaletta 7W tehoista spottivalaisinta. Kaikki valaisimet toimivat 12V virrassa ja ne halutaan kytkeä saman muuntajan taakse. Lasketaan sopiva muuntajan teho:

• Led-nauhojen teho on: 2 (kpl) x 3 m x 4.8 W/m = 2 x 3 x 4.8 = 28.8 W
• Spottivalaisinten teho on 3 x 7 W = 21 W
• Nauhojen ja spottien yhteisteho on 28.8 W + 21 W = 49.8 W
• Lisätään 10% "varmuusvara" = 49.8W x 1.1 = 54.78 W
• Valitun muuntajan tulee olla teholtaan vähintään 54.8 W, eli esim. 60W muuntaja riittää

Laskentakaavat

• Teho (W) = käyttöjännite (V) x virtamäärä (A)
  • esim. 12V x 2A = 24W
• Virtamäärä (A): Teho (W) / käyttöjännite (V)
  • esim. 200W / 12V = 16.6A
• Käyttöjännite (V): Teho (W) / virtamäärä (A)
  • esim. 144W / 6A = 24V
