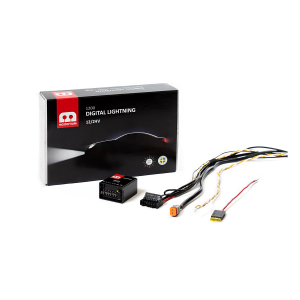

Canbus-relejohtosarja Modernum Digital Lightning 1200

RELEJOHTOSARJA UUSILLE AUTOILLE, JOISSA PITKIÄ VALOJA OHJATAAN CAN-VÄYLÄN KAUTTA

Modernum Digital Lightning 1200 on täydellinen, canbus-väylästä herätteen ottava, relejohtosarja yhdelle valolle, esim. lisävalopaneelille. Monissa uusissa autoissa, joissa pitkät valot ovat led- tai xenon-tekniikalla, voi lisävalojen ohjaus olla toteutettu can-väylällä, jolloin herätevirtaa perinteiselle relejohtosarjalle ei halogeenipolttimon tapaan saada napattua suoraan polttimon virtajohdosta. Tällöin lisävalojen ohjaus tulee toteuttaa relejohtosarjan sijaan erityisellä can-väylään tulevalla ohjainyksiköllä, joka nappaa can-väylästä pitkien valojen signaalin, ja ohjaa lisävaloja tämän signaalin mukaan.

Mikäli siis tiedät, että autosi valot ovat can-ohjatut, tai perinteinen relejohtosarjalla kytkentä ei toimi, tai autosi löytyy alempaa löytyvästä yhteensopivuus-listasta, on tämä johtosarja oikea valinta lisävalojen kytkentään. Johtosarja on yhteensopiva myös automaattisilla pitkillä ja adaptiivisilla valoilla varustettujen autojen kanssa, eikä se aiheuta vikakoodeja. Modernum-johtosarja ottaa herätevirran suoraan auton umpiolta, Can-HI ja Can-LO-johdoista, joten kaikki kytkennät tehdään auton konehuoneessa, eikä ohjaamoon tarvitse vetää mitään johtoja.

Digital Lightning 1200 on käyttäjän päivitettävissä, ja jatkuva tuotetuki mahdollistaa sen, että johtosarja tukee aina uusimpiakin automalleja. Valmistaja päivittää johtosarjassa olevan ohjainboksin ohjelmistoa jatkuvasti tukemaan uusia, markkinoille tulevia autoja, ja käyttäjä voi ladata merkki- ja mallikohtaisen ohjelmiston helposti USB-tikulle valmistajan sivuilta, ja siirtää ohjelmiston siitä edelleen ohjainboksiin (ohjeet löytyvät sivuston alalaidasta). Näin nykyiseen autoon ostettu johtosarja on päivitettävissä myös seuraaville, vielä julkaisemattomienkin autojen kanssa yhteensopivaksi.

Digital Lightning 1200-johtosarja sisältää kaiken tarvittavan yhden lisävalon kytkentään. Siinä on valmiina paikoillaan DT2-liitin helppoa liittämistä varten, mutta mikäli halutussa lisävalossa on jokin muu liitintyyppi, voidaan DT-liitin katkaista johtosarjasta pois ja liittää valo suoraan johtoihin.

Yhteensopivat automallit

Yhteensopivat automallit löytyvät täältä: Modernum Digital Lightning 1200-yhteensopivuus

Tekniset tiedot

• Mikä: Canbus-relejohtosarja Modernum Digital Lightning 1200
• Käyttötarkoitus: Lisävalon kytkeminen uusiin, can-väyläohjatuilla valoilla varustettuihin autoihin
• Käyttöjännite: 12 V
• Maksimikuorma: 13 A (20 A, mikäli DT-liitin poistetaan)
• Kosteussuoja: IP53
• Lisävalon liitin: DT2
• Ohjainboksin koko: 60 x 50 x 32 mm
• Hyväksyntä: E1

Kytkentäohje

Ajoneuvokohtainen ohjelmointi

Ajoneuvokohtaiset päivitystiedostot löytyvät täältä: Modernum Digital Lightning 1200 - Ajoneuvokohtaiset päivitystiedostot

Alasvetovalikosta valitaan haluttu auto (merkki, malli, vuosimalli ja valotekniikka), jonka jälkeen sivun alareunaan aukeaa "Lataa tiedosto"-linkki. Linkin takaa löytyvä tiedosto ladataan tietokoneelle, ja sen sisältämä ZIP-tiedosto avataan ja siirretään sieltä löytyvä "candy.txt"-tiedosto TYHJÄLLE USB-tikulle.

Tämän jälkeen varmistetaan, että ohjainboksiin tulee virta (12V tai 24V). Ohjainboksin USB-portin suoja irroitetaan, ja muistitikku (johon yllä kuvattu tiedosto on ladattu), kytketään porttiin. Ohjainboksi ohjelmoi itsensä automaattisesti. Kun ohjainboksin keltainen LED-valo sammuu (n. 5 sekunnin jälkeen), on ohjelmointi suoritettu ja muistitikku voidaan irroittaa. Tämän jälkeen kiinnitetään USB-portin suoja vielä paikoilleen, ja testataan valojen toimivuus.
