Pistorasia ABB Impressivo - 1S/16A/IP21 UPJ 0X

ABB Impressivo-sarjan 1-osainen uppoasennettava pistorasia. Maadoitettu Impressivo-pistorasia on varustettu jousiliittimillä, ja siitä löytyy liittimet kahdelle johdolle kutakin kosketinta kohden. Liittimet on hyväksytty ML- ja MK-johtimille. Ei lisäliittimä. Pistorasia on nykyaikaisen pelkistetyn näköinen ja tyyliltään se soveltuu kohteeseen kuin kohteeseen. Pinta on kiiltävän valkoinen ja helppo pitää puhtaana. Pistorasian halkaisija 85 mm, upotussyvyys 28 mm.

Huom! Ainoastaan sähköalan ammattilainen saa asentaa pistorasian!

Tekniset tiedot

• Tuote: ABB Impressivo 1S/16A/IP21 UPJ 0X
• Käyttötarkoitus: Pistorasiana
• Nimellisjännite: 250V
• Nimellisvirta: 16A
• Asennustapa: Uppoasennus
• Kytkentätapa: Pistokepuristin/jousiliitin
• Kiinnitystapa: Kynsi-/ruuvikiinnitys
• Kansi: Täyspeitelevy

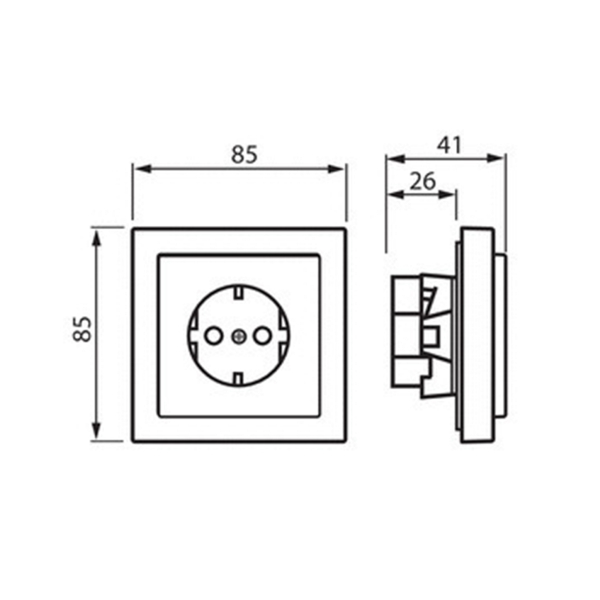

• Mitat: 85 x 45 mm (Halkaisija x Syvyys)
• Upotussyvyys: 28 mm
• Materiaali: Muovi
• Väri: Valkoinen
• IP-luokitus: IP21
• Muuta: Suojamaadoitettu (SCHUKO)
• Takuu: 12 kk

Lisämerkintöjen selitykset

Pistorasioiden nimiin on liitetty usein lisämerkintöjä, kuten max. ampeerit, toiminnallisuus sekä IP-luokitus. Lisäksi nimestä löytyy myös hyödyllistä tietoa asennustavasta ja lisäliittimistä. Nimen perässä oleva kolmiosainen kirjainyhdistelmä kertoo asennustavan, peitelevyn sekä liittimen tyypin.

Ensimmäinen kirjain kertoo asennustavan, joka voi olla joko P = pinta-asennettava tai U = uppoasennettava. Toinen kirjain kertoo peitelevystä, jolloin kirjain voi olla joko P = peitelevyllinen tai K = keskiölevyllinen. Viimeinen kirjain kertoo liittimen tyypin, joka voi olla joko R = ruuviliitin tai J = jousiliitin. Eli esimerkiksi PPR tarkoittaa pinta-asennettava peitelevyllinen ruuviliitin.

Lisäksi nimessä voidaan kertoa myös lisätietoja lisäliittimistä seuraavasti:

• 0X: 0 lisäliitintä
• 1X: 1 lisäliitin
• 2X: 2 lisäliitintä

Tämän kyseisen pistorasian nimen lisämerkkinät tarkoittavat uppoasennettava peitelevyllinen jousiliitin, 0 lisäliitintä.
