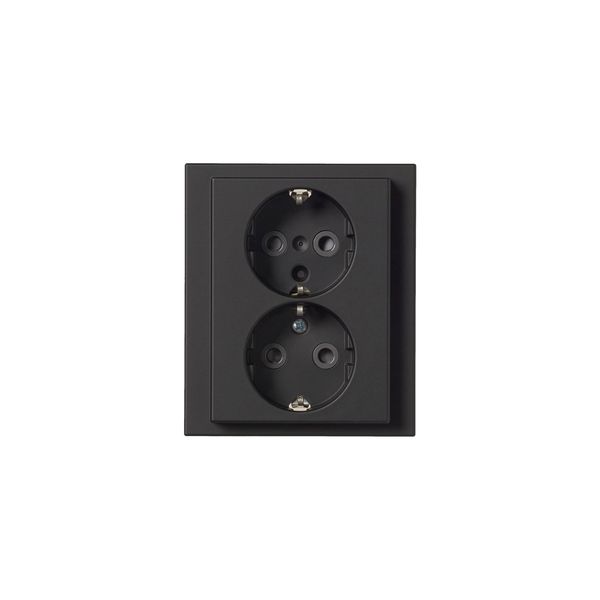

Pistorasia ABB Impressivo - 2S/16A/IP21 UPJ HL

Täyspeitelevyllä varustettu ABB Impressivo-sarjan 2-osainen uppoasennettava pistorasia. Pistorasiasta löytyy liittimet kutakin kosketinta kohden, ja niihin voidaan kytkeä max. 4 johtoa (haaroitusmahdollisuus). Liittimet on hyväksytty ML- ja MK-johtimille. Ei potentiaalivapaita liittimiä. Impressivo-pistorasian runko on kosketussuojainen ilman peitelevyä. Pistorasia on nykyaikaisen pelkistetyn näköinen ja tyyliltään se soveltuu kohteeseen kuin kohteeseen. Pinta on kiiltävän valkoinen ja helppo pitää puhtaana. Halkaisija 85 mm, upotussyvyys 17 mm. Saatavilla valkoisena tai matta mustana.

Huom! Ainoastaan sähköalan ammattilainen saa asentaa pistorasian!

Tekniset tiedot

• Tuote: ABB Impressivo 2S/16A/IP21 UPJ HL
• Käyttötarkoitus: Pistorasiana
• Nimellisjännite: 250V
• Nimellisvirta: 16A
• Asennustapa: Uppoasennus
• Kytkentätapa: Pistokepuristin/jousiliitin
• Kiinnitystapa: Kynsi-/ruuvikiinnitys
• Kansi: Täyspeitelevy
• Mitat: 48 x 85 x 100 mm (Korkeus x Leveys x Syvyys)
• Upotussyvyys: 17 mm
• Materiaali: Muovi
• Väri: Valkoinen tai musta
• IP-luokitus: IP21
• Muuta: Suojamaadoitettu (SCHUKO)
• Takuu: 12 kk

Lisämerkintöjen selitykset

Pistorasioiden nimiin on liitetty usein lisämerkintöjä, kuten max. ampeerit, toiminnallisuus sekä IP-luokitus. Lisäksi nimestä löytyy myös hyödyllistä tietoa asennustavasta ja lisäliittimistä. Nimen perässä oleva kolmiosainen kirjainyhdistelmä kertoo asennustavan, peitelevyn sekä liittimen tyypin.

Ensimmäinen kirjain kertoo asennustavan, joka voi olla joko P = pinta-asennettava tai U = uppoasennettava. Toinen kirjain kertoo peitelevystä, jolloin kirjain voi olla joko P = peitelevyllinen tai K = keskiölevyllinen. Viimeinen kirjain kertoo liittimen tyypin, joka voi olla joko R = ruuviliitin tai J = jousiliitin. Eli esimerkiksi PPR tarkoittaa pinta-asennettava peitelevyllinen ruuviliitin.

Lisäksi nimessä voidaan kertoa myös lisätietoja lisäliittimistä tai haaroitusliittimistä seuraavasti:

• 0X: 0 lisäliitintä
• 1X: 1 lisäliitin
• 2X: 2 lisäliitintä
• HL: Haaroitusliitin

Tämän kyseisen pistorasian lisämerkinnät tarkoittavat uppoasennettava peitelevyllinen jousiliitin, haaroitusliittimet.
