Pistorasia ABB JUSSI - 2S/16A/IP21 UKJ HL
Keskiölevyllä varustettu ABB JUSSI-sarjan 2-osainen uppoasennettava pistorasia. Liittimet kutakin kosketinta kohden, ja niihin voidaan kytkeä max. 4 johtoa (haaroitusmahdollisuus). Liittimet on hyväksytty ML- ja MK-johtimille. IP21-luokitus.
Usein kysytyt kysymykset
Keskiölevyllä varustettu ABB JUSSI-sarjan 2-osainen uppoasennettava pistorasia. Liittimet kutakin kosketinta kohden, ja niihin voidaan kytkeä max. 4 johtoa (haaroitusmahdollisuus). Liittimet on hyväksytty ML- ja MK-johtimille. IP21-luokitus.
ABB JUSSI-sarjan 2-osainen uppoasennettava pistorasia. Pistorasiasta löytyy liittimet kutakin kosketinta kohden, ja niihin voidaan kytkeä max. 4 johtoa (haaroitusmahdollisuus). Liittimet on hyväksytty ML- ja MK-johtimille, ei potentiaalivapaita liittimiä. Pistorasian runko on kosketussuojainen ilman peitelevyä. JUSSI-sarjan pistorasiat ovat perinteisen tyylikkäitä, ja näinpä ne soveltuvatkin kohteeseen kuin kohteeseen. Pinnaltaan pistorasia on mattainen ja helppo pitää puhtaana. Halkaisija 71 mm, upotussyvyys 17 mm.
Huom! Ainoastaan sähköalan ammattilainen saa asentaa pistorasian!
Tekniset tiedot
- Tuote: ABB JUSSI S/16A/IP21 UKJ HL
- Käyttötarkoitus: Pistorasiana
- Nimellisjännite: 250V
- Nimellisvirta: 16A
- Asennustapa: Uppoasennus
- Kytkentätapa: Pistokepuristin/jousiliitin
- Kiinnitystapa: Ruuvikiinnitys
- Kansi: Keskiölevy

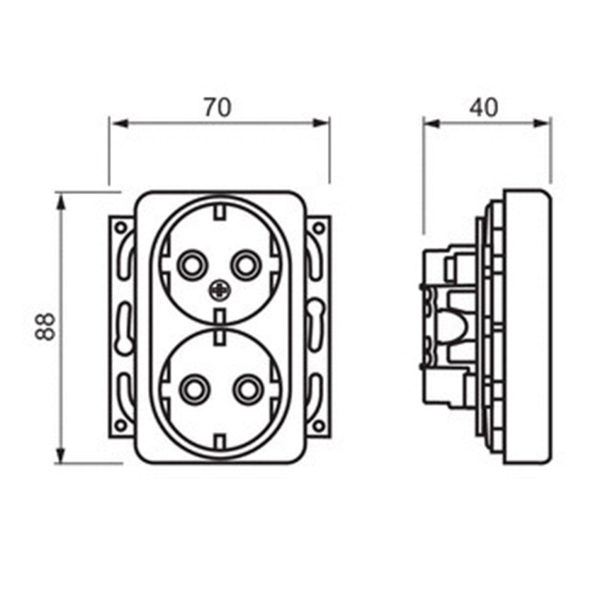

- Mitat: 40 x 71 x 87 mm (Korkeus x Leveys x Syvyys)
- Upotussyvyys: 17 mm
- Materiaali: Muovi
- Väri: Valkoinen
- IP-luokitus: IP21
- Muuta: Suojamaadoitettu (SCHUKO)
- Takuu: 12 kk
Lisämerkintöjen selitykset
Pistorasioiden nimiin on liitetty usein lisämerkintöjä, kuten max. ampeerit, toiminnallisuus sekä IP-luokitus. Lisäksi nimestä löytyy myös hyödyllistä tietoa asennustavasta ja lisäliittimistä. Nimen perässä oleva kolmiosainen kirjainyhdistelmä kertoo asennustavan, peitelevyn sekä liittimen tyypin.
Ensimmäinen kirjain kertoo asennustavan, joka voi olla joko P = pinta-asennettava tai U = uppoasennettava. Toinen kirjain kertoo peitelevystä, jolloin kirjain voi olla joko P = peitelevyllinen tai K = keskiölevyllinen. Viimeinen kirjain kertoo liittimen tyypin, joka voi olla joko R = ruuviliitin tai J = jousiliitin. Eli esimerkiksi PPR tarkoittaa pinta-asennettava peitelevyllinen ruuviliitin.
Lisäksi nimessä voidaan kertoa myös lisätietoja lisäliittimistä tai haaroitusliittimistä seuraavasti:
- 0X: 0 lisäliitintä
- 1X: 1 lisäliitin
- 2X: 2 lisäliitintä
- HL: Haaroitusliitin
Tämän kyseisen pistorasian lisämerkinnät tarkoittavat uppoasennettava keskiölevyllinen jousiliitin, haaroitusliittimet.
