Varoitusvalo / Tasovilkku PURELUX Strobe HD - 12/24V / 15W / 98 mm

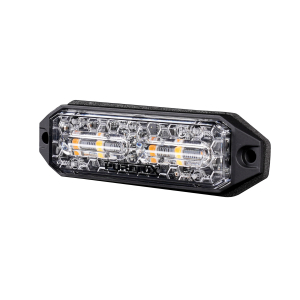

Purelux Strobe HD 15W on tyylikäs ja sirorunkoinen varoitusvalo / tasovilkku, joka on suunniteltu erityisesti osaksi raskaan kaluston sekä työkoneiden valaistusta. Strobe HD soveltuu asennettavaksi esimerkiksi ajoneuvon perään, kylkeen tai puskuriin. Siron runkonsa ja muotoilunsa ansiosta valo istuu siististi ja huomaamattomasti ajoneuvon rakenteisiin, mutta kun valot kytketään päälle, se ei jää keneltäkään huomaamatta. Strobe HD on varustettu kuudella oranssilla 3W ledillä, ja siitä löytyy jopa 26 erilaista toimintatilaa. Laajan käyttöjännitteen ansiosta valaisin voidaan kytkeä sekä 12V että 24V järjestelmiin. Useita valoja voidaan haluttaessa myös synkronoida palamaan yhtä aikaa, jolloin esimerkiksi koko työkoneen valaistus saadaan yhtenäiseksi.

Strobe HD on hyväksytty tieliikennekäyttöön ECE R65XA2 -standardin mukaisesti. XA2-merkintä hyväksynnässä tarkoittaa, että valosta löytyy erikseen sekä päivä- että yötila. Päivätilassa huomiovalo on tarpeeksi kirkas, jotta se huomataan helposti päivänvalossa, kun taas yötilassa vilkun valoteho on pienempi, jotta se ei häikäise kuljettajaa tai muita alueelle liikkuvia. Himmeämpi yötila saadaan kytkettyä käyttöön valaisimen kaapelista lähtevällä vihreällä johtimella. Oranssina palavan huomiovalon lisäksi valosta voidaan vihreää johdinta käyttämällä kytkeä käyttöön myös oranssi suuntavilkku, joka ei kuitenkaan ole tieliikenteeseen hyväksytty. Tyylikäs ulkonäkö yhdistettynä pieneen kokoon varmistavat, että varoitusvalo sopii käytännössä ajoneuvoon kuin ajoneuvoon. Valo on myös radiohäiriösuojattu R10-standardin mukaisesti. Kahden vuoden (24 kk) takuu!

Strobe HD -valoja voidaan synkronoida myös Purelux Strobe Sweeper HD -varoitusvalojen kanssa. Sweeper HD -valoissa toimintatiloja on vähemmän kuin Strobe HD -valoissa, mutta ne saadaan synkronoitua valitsemalla kummastakin valosta sama toimintatila käyttöön ja suorittamalla valojen synkronointi yllä mainittua ohjetta noudattamalla.

Huom! Purelux Strobe HD on ECE R65XA2 -hyväksytty, joten sitä voidaan käyttää eurooppalaisessa tieliikenteessä! XA2-merkintä hyväksynnässä tarkoittaa, että valosta löytyy erikseen sekä päivä- että yötila.

Toimitussisältö

• Purelux Strobe HD 15W
• Kiinnitysruuvit
• Kytkentä- ja asennusohjeet (EN)

Tekniset tiedot

• Merkki ja malli: Purelux Strobe HD 15W
• Käyttötarkoitus: Huomio- ja turvavaloksi liikenteeseen ja työmaille

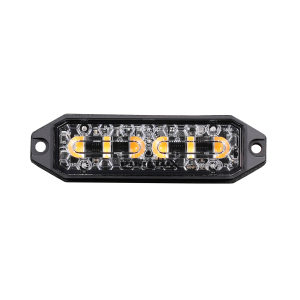

• LED: 6 x 3 W
• Valon väri: Oranssi
• Käyttöjännite: 10 - 30V
• Valmistajan ilmoittama teho: 15 W
• Toimintatilat: 26

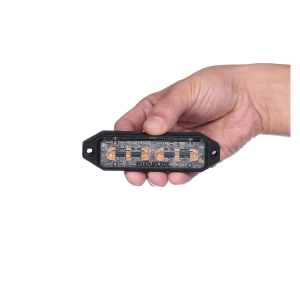

• Mitat: 98 x 29 x 10 mm (Pituus x Leveys x Syvyys)
  • Kiinnitysreikien väli: 98 mm
• Paino: 75 g

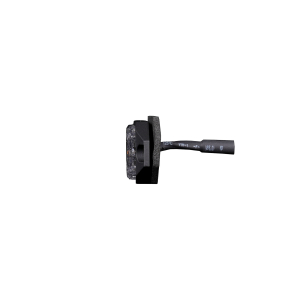

• Kaapelin pituus: n. 50 cm
• Hyväksynnät: EMC: ECE: R10, R65XA2
• IP-luokitus: IP67
• Takuu: 24 kk
• Maahantuoja: Handshake.fi

Toimintatilat

• Yksittäinen välähdys (R65-hyväksytty)
• Tuplavälähdys (R65-hyväksytty)
• Yksittäinen välähdys (SAE)
• Tuplavälähdys (SAE)
• Neloisvälähdys (SAE)
• Yksittäinen välähdys (Nopea)
• Tuplavälähdys (Nopea)
• Neloisvälähdys (Nopea)
• Jatkuva neloisvälähdys (Nopea)
• Combo
• Yksittäinen välähdys (Jaettu)
• Tuplavälähdys (Jaettu)
• Neloisvälähdys (Jaettu)
• Nopea yksittäinen välähdys (Jaettu)
• Nopea tuplavälähfys (Jaettu)
• Yksittäinen välähdys Turbo (Jaettu)
• Tuplavälähdys Turbo (Jaettu)
• Combo (Jaettu)
• Sekoitus
• Juokseva 1
• Juokseva 2
• Juokseva 3
• Juokseva 4
• Juokseva Combo
• Tasainen puolivilkku
• Tasaisesti palava valo

Asennusopas

Kytkentä

• Punainen: Oranssi varoitusvalo (+)
• Musta: Maadoitus (-)
• Vihreä: Suuntavilkku (+)
• Sininen: Synkronointi, toimintatilan vaihto, reset
  • Synkronointi: valitse synkronoitaviin valoihin sama toimintatila, jonka jälkeen kytke valojen siniset johdot yhteen. Näin valot välkkyvät samassa tahdissa, ja vaihtavat toimintatilaa (kaikki yhdessä), kun yhden valon toimintatilaa vaihdetaan.
  • Toimintatilan vaihto: Käytä virta (+) sinisessä johdossa, jolloin valo vaihtaa toimintatilaa. Voidaan toteuttaa kytkimellä (johto kytketään akkuun tmv. virtalähteeseen, ja väliin laitetaan painokytkin)
• Valkoinen: Yötila (+)

Synkronointi: Useita valoja voidaan haluttaessa kytkeä toimimaan yhdessä, jolloin valot ovat synkronoituneena toisiinsa. Näin esimerkisi suuren ajoneuvon tai työkoneen huomiovalot saadaan vilkkumaan samalla toimintatilalla samaan aikaan, jolloin valaistus on yhtenäinen. Valot voidaan synkronoida keskenään kytkemällä valosta lähtevät siniset johdot yhteen. Mikäli osa valoista halutaan asentaa vilkkumaan esimerkiksi eri tahtiin kuin osa, voidaan valot ryhmittää joko ryhmään 1 tai ryhmään 2. Tämä onnistuu käyttämällä sinistä johdinta 7 sekunnin ajan virrassa (+), jonka jälkeen valolle voidaan valita ryhmä: valaisimeen syttyy yksi vilkkuva ledi ja se asettuu ryhmään 1. Käyttämällä sinistä johdinta sekunnin ajan uudestaan virrassa, syttyy valoon kaksi vilkkuvaa lediä, jolloin se on asetettu ryhmään 2. Sama tulee toistaa kaikille valoille, jolloin ne saadaan synkronoitua siten, että ne välähtävät eri tahtiin, eli vuorottelevat. Tällöin esim. suuresta määrästä valoja voidaan laittaa vaikkapa puolet välähtämään eri aikaan kuin toiset puolet. Toki vuorottelu voidaan kytkeä käyttöön jo vain kahdellakin valolla. Synkronointi toimii saman sarjan valojen kanssa, eli kaikki ajoneuvoon asennetut Strobe HD -valot saadaan synkronoitua yhteen.

Valmistajan asennus- ja kytkentäohje: Purelux Strobe HD 15W -manuaali (avautuu uuteen ikkunaan)
