Varoitusvalo / Tasovilkku PURELUX Strobe Sweeper HD - 12/24V / 18W / 90 mm

Purelux Strobe Sweeper HD on tieliikenteeseen hyväksytty sirorunkoinen ja tyylikäs varoitusvalo/tasovilkku, joka on suunniteltu erityisesti osaksi raskaan kaluston sekä työkoneiden valaistusratkaisuja. Valaisimesta löytyy oransseilla, punaisilla tai sinisillä ledeillä varustetut versiot, ja poikkeuksellisen siitä tekee mm. monipuoliset kiinnitysmahdollisuudet: mukana toimitetaan sekä erilliset päätyjalakset että pinta-asennuksen mahdollistavat kiinnikkeet. Päätyjalat kohottavat valaisimen rungon irti asennuspinnasta, ja mahdollistavat samalla valaisukulman helpon säätämisen. Sweeperistä löytyy jopa 14 erilaista toimintatilaa, ja se on hyväksytty tieliikennekäyttöön ECE R65XA2 -standardin mukaisesti. XA2-merkintä hyväksynnässä tarkoittaa, että valosta löytyy erikseen sekä päivä- että yötila. Useita valoja voidaan haluttaessa myös synkronoida palamaan yhtä aikaa, jolloin esimerkiksi koko työkoneen valaistus saadaan yhtenäiseksi.

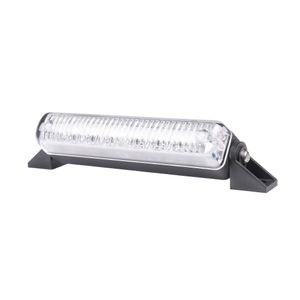

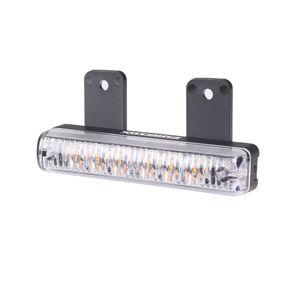

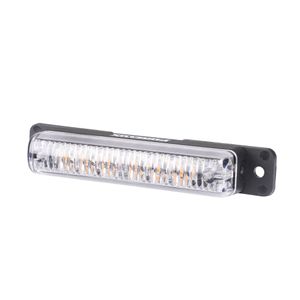

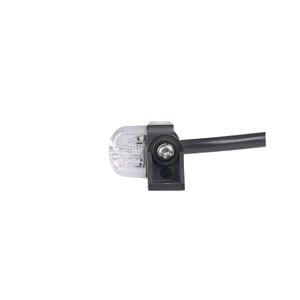

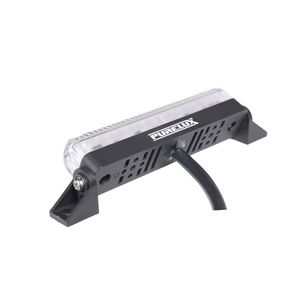

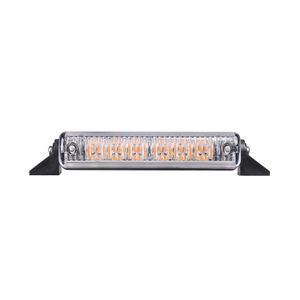

Sweeper HD voidaan asentaa ajoneuvon perään, kylkeen, puskuriin tai juuri sinne, missä kirkkaan oranssina, punaisena tai sinisenä palavaa tai vilkkuvaa huomiovaloa tarvitaankaan. Päätyjalaksia käyttämällä se voidaan asentaa esimerkiksi ajoneuvon maskiin, lippojen alle tai epätasaisiin ja kalteviin pintoihin, sillä valo saadaan valaisukulmaa säätämällä kohdennettua myös hankalista asennuspaikoista haluttuun suuntaan. Toki se voidaan myös asentaa suoraan ajoneuvon pintaan käyttämällä päätyjalkojen sijasta mukana toimitettavia pinta-asennuskiinnikkeitä, sillä Sweeper HD:n kanssa sinun ei tarvitse tehdä kompromisseja!

Valonlähteenä valaisimessa toimii kuusi suorituskykyistä 3W lediä, jotka loistavat kirkkaan oransseina, punaisina tai sinisinä aina valon ollessa käytössä. Erillisten päivä- ja yötilojen ansiosta valosta voidaan valita omaan tarpeeseen sopiva tehotila käyttöön: päivätilassa huomiovalo on tarpeeksi kirkas, jotta se huomataan helposti päivänvalossa, kun taas yötilassa vilkun valoteho on pienempi, jotta se ei häikäise kuljettajaa tai muita alueella liikkuvia. Himmeämpi yötila saadaan kytkettyä käyttöön valaisimen kaapelista lähtevällä valkoisella johtimella. Tyylikäs ulkonäkö yhdistettynä pieneen kokoon varmistavat, että Sweeper HD sopii käytännössä ajoneuvoon kuin ajoneuvoon. Valo on radiohäiriösuojattu R10-standardin mukaisesti. Kahden vuoden (24kk) takuu!

Sweeper HD -valoja voidaan synkronoida myös Purelux Strobe HD -varoitusvalojen kanssa. Strobe HD -valoissa toimintatiloja on enemmän kuin Sweeper HD -valoissa, mutta ne saadaan synkronoitua valitsemalla kummastakin valosta sama toimintatila käyttöön ja suorittamalla valojen synkronointi yllä mainittua ohjetta noudattamalla.

Huom! Purelux Sweeper HD on ECE R65XA2 -hyväksytty, joten sitä voidaan käyttää eurooppalaisessa tieliikenteessä! XA2-merkintä hyväksynnässä tarkoittaa, että valosta löytyy erikseen sekä päivä- että yötila.

Toimitussisältö

• Purelux Sweeper HD
• Päätyjalakset
• Pinta-asennuskiinnikkeet
• Kiinnitysruuvit
• Kytkentä- ja asennusohjeet (FI/SE/NO/DK)

Tekniset tiedot

• Merkki ja malli: Purelux Sweeper HD
• Käyttötarkoitus: Huomio- ja turvavaloksi liikenteeseen ja työmaille
• LED: 6 x 3 W
• Valon väri: Oranssi, punainen tai sininen
• Käyttöjännite: 10 - 30V
• Valmistajan ilmoittama teho: 18 W
• Valmistajan ilmoittama virrankulutus: 0.9A @ 12V / 0.45A @ 24V
• Toimintatilat: 14
• Mitat: 90 x 22 x 19 mm (Pituus x Leveys x Syvyys)
  • Kiinnitysreikien väli: 47 / 102 / 114 mm
• Paino (ilman kiinnikkeitä): 58 g
• Kaapelin pituus: 150 mm
• Hyväksynnät: EMC: ECE: R10, R65XA2
• IP-luokitus: IP67
• Takuu: 24 kk
• Maahantuoja: Handshake.fi

Toimintatilat

• Yksittäinen välähdys (R65-hyväksytty)
• Tuplavälähdys (R65-hyväksytty)
• Yksittäinen välähdys (SAE)
• Tuplavälähdys (SAE)
• Neloisvälähdys (SAE)
• Yksittäinen välähdys (Nopea)
• Tuplavälähdys (Nopea)
• Neloisvälähdys (Nopea)
• Jatkuva neloisvälähdys (Nopea)
• Combo 1
• Combo 2
• Nopeutuva vilkku
• Sekalainen
• Tasaisesti palava valo

Asennusopas

Kytkentä

• Punainen: Oranssi/punainen/sininen varoitusvalo (+)
• Musta: Maadoitus (-)
• Sininen: Synkronointi, toimintatilan vaihto
  • Synkronointi: valitse synkronoitaviin valoihin sama toimintatila, jonka jälkeen kytke valojen siniset johdot yhteen. Näin valot välkkyvät samassa tahdissa, ja vaihtavat toimintatilaa (kaikki yhdessä), kun yhden valon toimintatilaa vaihdetaan.
  • Toimintatilan vaihto: Käytä virta (+) sinisessä johdossa, jolloin valo vaihtaa toimintatilaa. Voidaan toteuttaa kytkimellä (johto kytketään akkuun tmv. virtalähteeseen, ja väliin laitetaan painokytkin)
• Valkoinen: Yötila (+)
• Vihreä: Valo saadaan palamaan tasaisesti, vaikka vilkkutoiminto olisi kytketty käyttöön sinistä johdinta käyttämällä.

Synkronointi: Useita Sweeper HD -valoja voidaan haluttaessa kytkeä toimimaan yhdessä, jolloin valot ovat synkronoituneena toisiinsa. Näin esimerkisi suuren ajoneuvon tai työkoneen huomiovalot saadaan vilkkumaan samalla toimintatilalla samaan aikaan, jolloin valaistus on yhtenäinen. Valot voidaan synkronoida keskenään kytkemällä valosta lähtevät siniset johdot yhteen. Mikäli osa valoista halutaan asentaa vilkkumaan esimerkiksi eri tahtiin kuin osa, voidaan valot ryhmittää joko ryhmään 1 tai ryhmään 2. Tämä onnistuu käyttämällä sinistä johdinta 7 sekunnin ajan virrassa (+), jonka jälkeen valolle voidaan valita ryhmä: valaisimeen syttyy kolme lediä ja se asettuu ryhmään 1. Käyttämällä sinistä johdinta sekunnin ajan uudestaan virrassa, syttyy valoon kaikki kuusi lediä, jolloin se on asetettu ryhmään 2. Sama tulee toistaa kaikille valoille, jolloin ne saadaan synkronoitua siten, että ne välähtävät eri tahtiin, eli vuorottelevat. Tällöin esim. suuresta määrästä valoja voidaan laittaa vaikkapa puolet välähtämään eri aikaan kuin toiset puolet. Toki vuorottelu voidaan kytkeä käyttöön jo vain kahdellakin valolla. Synkronointi toimii saman sarjan valojen kanssa, eli kaikki ajoneuvoon asennetut Sweeper HD -valot saadaan synkronoitua yhteen.

Valmistajan asennus- ja kytkentäohje: Purelux Sweeper HD -manuaali (avautuu uuteen ikkunaan)
