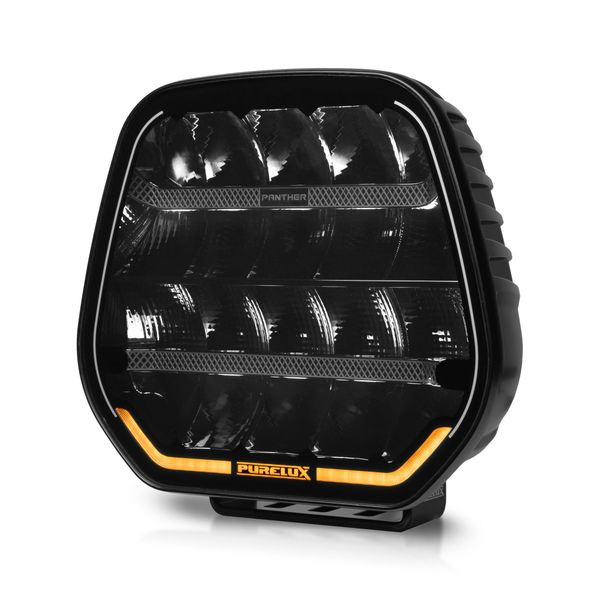

Lisävalo PURELUX Panther 9 Heat - Pyöreä / 23 cm / 258W / Ref. 25

 TUOTEKUVAUS - TOIMITUSSISÄLLÖT - TEKNISET TIEDOT

• Automaattisesti lämpenevä linssi
• Kaksi tehotilaa (PowerBoost®)
• Upea, pitkäkantoinen yhdistelmäkeila
• Tieliikenteeseen hyväksytty varoitusvalo
• 11454 lumenia, 715 metriä (@ 1 lux)
• Optimaalinen 5000K värilämpötila

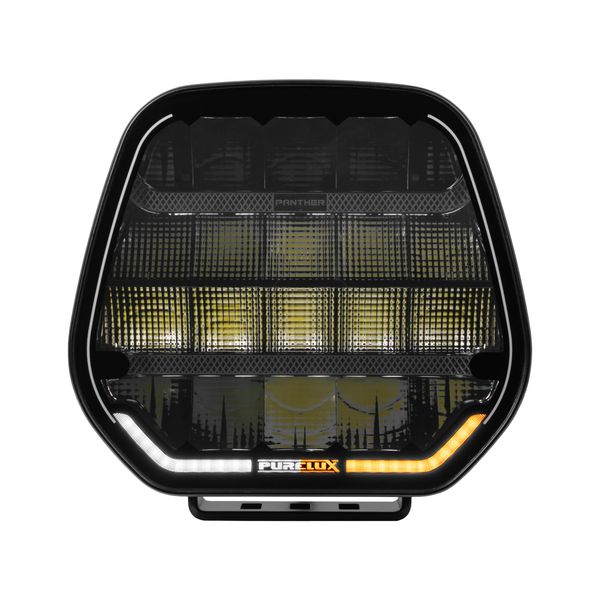

• Tyylikäs kaksivärinen parkkivalo

Purelux Panther 9 Heat on lämmitettävällä linssillä varustettu versio Panther 9 -lisävalosta. Heat-mallin erikoisuus on sen automaattisesti lämpenevä linssi, jonka ansiosta valokeilan eteen kertyvä kuura, sohjo, lumi ja jää saadaan sulatettua nopeasti pois. Valosta löytyy myös kaksi tehotilaa, joiden väliltä voidaan helposti vaihtaa valoon integroidun innovatiivisen käyttöliittymän avulla. Rajoittamattomalla PowerBoost-tilalla valaisin tuottaa suorastaan sokaisevan 11454 lumenin valotehon sekä 715 metriin @ 1 lux kantavan valokeilan.

Erityisesti ammattikuljettajille suunniteltu Panther 9 Heat on myös varustettu R65-hyväksytyllä oranssilla varoitusvalolla, jota voidaan hyödyntää esim. erikoiskuljetuksissa tai vaikkapa liikenteenohjauksessa. Varoitusvalo voidaan asentaa erillisen kytkimen taakse, jolloin se saadaan käyttöön aina tarvittaessa. Varoitusvalosta löytyy 5 vilkkutoimintoa, ja useita valoja voidaan synkronoida keskenään, jolloin ne saadaan vilkkumaan yhtäaikaa. Lisäksi valosta löytyy oranssina tai valkoisena palava parkkivalo, joka koristaa linssin alareunaa.

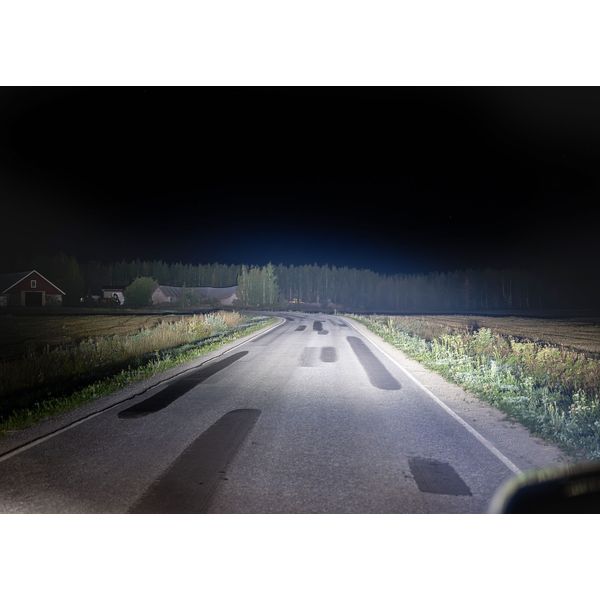

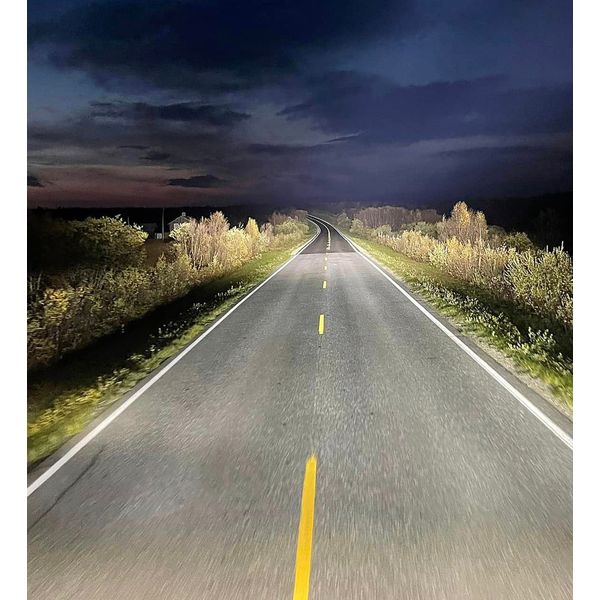

Panther 9 Heatin valokeila muodostuu suorakulmion muotoisesta leveästä pääkeilasta, joka on täydellinen yhdistelmä sekä kantamaa että leveyttä. Valokeila aukeaa heti keulalta lähtien ja valaisee koko tien laidasta laitaan samalla, kun keilan keskellä oleva kirkkaampi pääspotti ohjaa valoa kauas eteen. Pystysuunnassa valokeila on muistakin Panther-sarjan valoista tuttuun tapaan pehmeästi rajattu, minkä ansiosta valoa ei huku taivaalle eikä keulan eteen muodostu valopalloa. Keilan korkeus on kuitenkin optimoitu riittäväksi myös mäkiseen maastoon ja raskaan kaluston kattoasennuksiin.

Rajoittamattoman tehotilan lisäksi paneelista löytyy myös maltillisempi, tieliikennekäyttöön sekä huonoihin keliolosuhteisiin tarkoitettu tehotila, joka ehkäisee valon heijastumista lumi- ja vesisateesta tai sumusta takaisin kuljettajan silmiin. Maltillisemmalla tehotilalla valo siis läpäisee oikukkaat näköesteet suurta valotehoa paremmin tehden ajamisesta turvallisempaa. Kun tähän yhdistetään vielä neutraali, terävyyden ja tarkkuudeen maksimoiva 5000K värilämpötila, saadaan ajokokemuksesta todella miellyttävä. Valosta löytyy myös oranssina tai valkoisena palava parkkivalo, joka yhdistettynä röyhkeästi standardeista poikkeavaan muotoiluun sekä tyylikkäisiin yksityiskohtiin tekevät Panther 9 Heatista katseet kääntävän ilmestyksen, joka sopii jokaisen auton keulalle tai katolle.

Huom! Purelux PowerBoost®- ja tieliikennetilan eron huomaa käytössä selkeästi - PowerBoost®-tila on huomattavasti tehokkaampi ja sitä ei tule käyttää normaalissa tieliikenteessä ajettaessa, ainoastaan maastossa.

Valon mukana toimitetaan kiinnitysjalka, ja asennusta helpottaa valaisimen virtajohdossa valmiiksi paikoillaan oleva DTP-liitin sekä virtajohdosta parkkivaloille, varoitusvalolle sekä varoitusvalojen synkronoinnille lähtevät erilliset johtimet. Monista muista saman kokoulokan lisävaloista poiketen Panther 9:stä löytyy myös valmis kiinnitysreikä ylätukiraudalle, mikä mahdollistaa tukevan asennuksen toteuttamisen. Laaja käyttöjännitealue (9-36V) mahdollistaa asennuksen niin 12V- kuin 24V-järjestelmiin. Valaisin on radiohäiriösuojattu ECE R10-standardin mukaisesti. Kolmen vuoden (36 kk) takuu!

Valostoren kommentti: "Panther 9 Heat on todella tehokas pyöreä 9" lisävalo, jossa suorituskyky kohtaa erityisesti ammattikuljettajien tarvitsemat lisäominaisuudet. Automaattisesti lämpenevä linssi, R65-hyväksytty varoitusvalo sekä näyttävyyttä lisäävä parkkivalo niputtavat kaikki tienpäällä tunteja viettävien kuljettajien toiveet, mistä olemme erityisen innoissamme ja myöskin ylpeitä – jäämme odottamaan asiakkaiden kommentteja!"

Perus toimitussisältö (1 kpl)

• Purelux Panther 9 Heat
• Kiinnitysjalka
• Virtajohto DTP-2-liittimellä
• Kiveniskusuoja
• Kytkentä- ja asennusohjeet (FI/SE/NO/DK)

Toimitussisältö (2 kpl - Täydellinen setti)

• 2 x Perus toimitussisältö
• Lisävaloteline EU-kilvelle
• Relejohtosarja Purelux Pro Serie 12V, HD DTP (1 kpl 2-ulostulo)
• Tukirauta, 2 kpl

Toimitussisältö (3 kpl - Täydellinen setti)

• 3 x Perus toimitussisältö
• Lisävaloteline EU-kilvelle, 3:lle valolle
• Relejohtosarja Purelux Pro Serie 12V, HD DTP (1 kpl 3-ulostuloa)
• Tukirauta, 4 kpl

Toimitussisältö (4 kpl - Täydellinen setti)

• 4 x Perus toimitussisältö
• Lisävaloteline Purelux HD, 4:lle valolle
• Relejohtosarja Purelux Pro Serie 12V, HD DTP (2 kpl 2-ulostuloa)
• Tukirauta, 4 kpl

Toimitussisältö (4 kpl - Täydellinen setti WRC)

• 4 x Perus toimitussisältö
• Lisävaloteline Purelux WRC, 4 valolle
• Relejohtosarja Purelux Pro Serie 12V, HD DTP (2 kpl 2-ulostuloa)
• Tukirauta, 4 kpl

Toimitussisältö (5 kpl - Täydellinen setti WRC)

• 5 x Perus toimitussisältö
• Lisävaloteline Rally 5, viidelle lisävalolle
• Relejohtosarja Purelux Pro Serie 12V, HD DTP, (1 kpl 2-ulostuloa, 1 kpl 3-ulostuloa)
• Tukirauta, 6 kpl

Toimitussisältö (6 kpl - Täydellinen setti WRC)

• 6 x Perus toimitussisältö
• Lisävaloteline Purelux WRC, 6 valolle (max. 230 mm)
• Relejohtosarja Purelux Pro Serie 12V, HD DTP, (2 kpl 3-ulostuloa)
• Tukirauta, 6 kpl

Tekniset tiedot

• Merkki ja malli: Purelux Panther 9 Heat
• Käyttötarkoitus: Lisävalona autoissa / työkoneissa
• Käyttöjännite: 9-36 V (DC)
• Referenssiluku: 25
• Laskennallinen teho: 258 W
• Valostoren mittaama virrankulutus
  • Purelux PowerBoost®: 8.125A @ 24V
  • Tieliikennetila: 1.79A @ 24V
  • Linssin lämmitys: 2A @ 24V
  • Varoitusvalo: 0.6125A @ 24V
  • Parkkivalo: 0.61A @ 24V
• Valostoren mittaama teho
  • Purelux PowerBoost®: 241 W
  • Tieliikennetila: 81 W
  • Linssin lämmitys: 48 W
  • Varoitusvalo: 14.7 W
  • Parkkivalot: 3.5 W
• Valmistajan ilmoittama valoteho: 13000 lm (Purelux PowerBoost®)
  • Valostoren mittaama: 11454 lm (Purelux PowerBoost®)
  • Valostoren mittaama: 2899 lm (Tieliikennetila)
• Valostoren mittaama kantama: 715 m @ 1 lux / 1430 m @ 0.25 lux (Purelux PowerBoost®)
• Valostoren mittaama kantama: 397 m @ 1 lux / 794 m @ 0.25 lux (Tieliikennetila)
• Kantama useammalla valolla, mitattu (PowerBoost® / E-hyväksytty, @ 1 lux):
  • Kahdella: 1011 m / 561 m (@ 1 lux)
  • Kolmella: 1238 m / 688 m (@ 1 lux)
  • Neljällä: 1430 m / 794 m (@ 1 lux)
• Valmistajan ilmoittama värilämpötila: 5000 K
  • Valostoren mittaama: 4904 K
• Kiinnitys: Kiinnitysjalka
• Liitin: DTP-2
  • Parkkivalojen ja varoitusvalon + johtimet erillisinä
• Kaapelin pituus: n. 100 cm
• Mitat: 225 x 200 x 77 mm (Leveys x Korkeus x Syvyys)
  • Korkeus kiinnitysjalan kanssa: 214 mm
• Paino: 2500 g
• IP-luokitus: IP69K
• Hyväksynnät: ECE R10, R148, R149, R65, CE, RoHS
  • Tieliikennehyväksyntä ei koske Purelux PowerBoost®-tilaa
• Muuta: Valossa on valmis paikka tukiraudalle
• Takuu: 36 kk
• Maahantuoja: Handshake.fi

Asennusopas

Kytkentä

• Punainen: Virta (+)
• Musta: Maadoitus (-)
• Valkoinen: Parkkivalo (valkoinen) (+)
• Keltainen: Parkkivalo (oranssi) (+)
• Vihreä: Varoitusvalo (+)
• Harmaa: Synkronointi ja varoitusvalotoiminnot
• Ruskea: Linssin lämmityksen kytkentä (+)

Tehotilan muuttaminen UI-tekniikalla: Ensimmäisellä käyttökerralla valaisin syttyy PowerBoost-tilassa. Vaihda tehotilaa sammuttamalla valo vähintään 5 sekunniksi, jonka jälkeen käynnistä valo kahden sekunnin ajaksi, ja sammuta ja käynnistä valo 2 kertaa 1.5 sekunnin aikana, jolloin tehotila vaihtuu. Toista vaihtaaksesi tehotilaa uudestaan.

Huom! Ohjevideo tehotilan vaihtamiseen löytyy tämän sivun alalaidasta!

Synkronointi ja varoitusvalotoiminnot:

• Varoitusvalo: Yhdistä vihreä johto virtaan (+)
• Synkronointi: Synkronoi usea varoitusvalo kytkemällä harmaat johdot toisiinsa
• Varoitusvalon kuvio: Yhdistä harmaa johto virtaan (+) alle 1 sekunnin ajaksi, jolloin kuvio vaihtuu
• Reset: Yhdistä harmaa johto virtaan (+) vähintään 3 sekunnin ajaksi palataksesi suoraan varoitusvalon ensimmäiseen kuvioon

Yleispätevän kytkentä- ja asennusohjeen täältä: Lisävalojen asennusopas. Linkin takaa löytyy yleisimmät asennukset mm. relejohtosarjan avulla sekä opas lisävalojen asentamiseksi CAN-väylään.

Valmistajan käyttöohje (PDF)
