Lisävalo Purelux Ranger 9 - Pyöreä / 23 cm / 160W / Ref. 25

 TUOTEKUVAUS - TOIMITUSSISÄLLÖT - TEKNISET TIEDOT

• PowerBoost®-teknologia
• Uniikki yhdistelmävalokeila
• 11632 lumenia, 840 metriä (@ 1 lux)
• R65-hyväksytty varoitusvalo
• Dynaaminen parkkivalo
• Upea design

Purelux Ranger 9 on näyttävä ja tehokas 9" lisävalo, joka on suunniteltu erityisesti maastureiden, pakettiautojen ja raskaan kaluston tarpeisiin. Valaisin on varustettu mm. erittäin kovalla suorituskyvyllä, kahdella eri tehotilalla, R65-hyväksytyllä varoitusvalolla, dynaamisella parkkivalolla sekä upealla designilla - eli kaikella, mitä lisävalolta voidaan tarvita. Ylevän nimensä se lunastaa tuottamalla rajoittamattomassa PowerBoost®-tilassa hurjan 11632 lumenin valotehon ja muodostamalla vaikuttavan, jopa 840 metriin (@ 1 lux) kantavan valokeilan. Vaikka rangerit eivät tunnetusti apujoukkoja kaipaa, voidaan valotehoa sekä valokeilaa kasvattaa entisestään asentamalla ajoneuvon katolle tai keulalle kaksi tai useampi virkaveli rinnakkain partioimaan.

Valaisimeen on sisäänrakennettu kaksi eri tehotilaa, jotka mahdollistavat valon täyden potentiaalin hyödyntämisen joka tilanteessa: maltillisempaa tehotilaa voidaan käyttää tieliikenteessä, kun taas täystehon vapauttavaa PowerBoostia® voidaan hyödyntää kaikkialla tieliikenteen ulkopuolella. Huikea valoteho yhdistettynä uniikkiin ja upeaan yhdistelmävalokeilaan tekevät Rangerista voittamattoman valinnan sekä keula- että kattoasennuksiin. Tyylikäs ja yksityiskohtainen design sekä valon ylä- ja alareunaan oranssina tai valkoisena syttyvä dynaaminen parkkivalo puolestaan takaa ajoneuvolle upean yleisilmeen aina, kun lisävalo ei ole käytössä, ja kirkkaan oranssina hohtava varoitusvalo pitää huolen, että ajoneuvo tulee varmasti nähdyksi niin yön pimeydessä kuin auringon loisteessa.

Toisin kuin yleensä, mitään ylimääräistä johtoa ei tarvitse kytkeä tai irrottaa valaisimen eri tehotilojen aktivoimiseksi, vaan siirtyminen PowerBoost®- ja tieliikennetilan välillä onnistuu ainutlaatuista käyttöliittymään integroitua valintaa käyttämällä. Tehotilaa voidaan siis vaihtaa helposti ja nopeasti suoraan vaikka ajon aikana.

Huom! Purelux PowerBoost®- ja tieliikennetilan eron huomaa käytössä selkeästi - PowerBoost®-tila on huomattavasti tehokkaampi ja sitä ei tule käyttää normaalissa tieliikenteessä ajettaessa, ainoastaan maastossa.

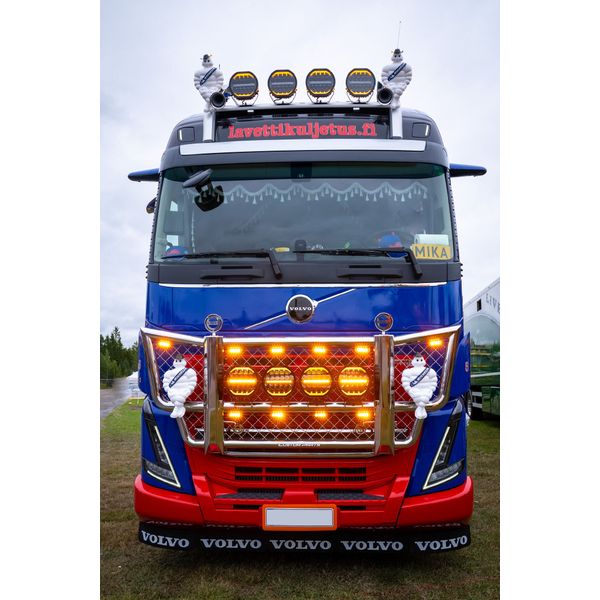

Rangerin valokeila koostuu keskellä olevasta kirkkaasta ja kauas kantavasta pääspotista, jota ympäröi laajasti sivuille avautuva leveä keila. Toisin kuin monissa muissa lisävaloissa, Rangerin spotti ei ole aivan keskellä valokeilaa, vaan napsun ylempänä. Tämä mahdollistaa valon asennuksen katolle tai suurempien ajoneuvojen keulalle siten, että spotti saadaan suunnattua kauas eteen ja sen sivuille ja sivulle aukeava leveämpi keila ohjattua tasaisesti tien reunoille ja penkoille heti keulalta lähtien. Vaikka pääspotti on valokeilan yläreunassa ja muu keila muodostuu sen sivulle ja alapuolelle, on valokeila kokonaisuudessaan kuitenkin pystysuunnassa hyvin rajattu, jolloin valoa ei turhaan huku taivaalle, eikä heti keulan eteen muodostu häikäisevää valopalloa. Massasta poikkeavan valokeilan ansiosta Ranger 9 on erinomainen valinta kuorma-autoihin, rekkoihin, työmaa-ajoneuvoihin sekä muihin korkeampiin asennuskohteisiin, mutta toki se voidaan asentaa myös esim. pakettiautojen tai maastureiden keulalle, ja keilaa suuntaamalla se istuu nätisti myös henkilöautoihin.

Erinomaisten valaisuominaisuuksien lisäksi Ranger 9 on varustettu R65-hyväksytyllä oranssilla varoitusvalolla, jota voidaan hyödyntää esim. erikoiskuljetuksissa, ajoneuvon siirtyessä maantieltä työmaalle, liikenteenohjauksessa tai tilanteissa, joissa tiellä tehdään liikennettä haittaavia töitä. Kirkkaana loistava varoitusvalo ei jää keneltäkään huomaamatta, joten ajoneuvolla työskentelevien sekä sen läheisyydessä kulkevien turvallisuus saadaan taattua ilman erillisiä varoitusvaloja. Lisävaloon integroitu varoitusvalo voidaan asentaa esimerkiksi erillisen kytkimen taakse, jolloin se saadaan käyttöön aina tarvittaessa. Useita valoja voidaan myös synkronoida keskenään, jolloin ne saadaan vilkkumaan samaan aikaan ja ajoneuvon yleisilme pysyy yhtenäisenä.

Ulkonäöltään Ranger 9 edustaa pyöreiden lisävalojen eliittiä: näyttävästi sijoitellut ledit, tyylikkäästi linssin läpi näkyvät heijastinpinnat sekä tumma optiikka yhdistettynä ärhäkkään muotoiluun ja linssiin syvyyttä luoviin parkkivaloihin aikaansaavat kokonaisuuden, joka parantaa minkä tahansa ajoneuvon ulkonäköä. Linssin poikki juokseva varoitusvaloviiva viimeistelee valon etuosan struktuurin ja saa sen erottumaan joukosta. Tummanpuhuva profiili takaa huomaamattoman asennuksen valojen ollessa sammuksissa, mutta dynaamisesti syttyvillä ja upeasti muotoiluilla parkeilla valon yleisilme elävöityy ja puhuttelee kriittisimpiäkin katsojia. Tämä lisävalo antaa siis käyttäjänsä valita, onko asennus huomaamaton vai näyttävä. Valon mukana toimitetaan kiinnitysjalka, ja asennusta helpottaa valaisimessa valmiina oleva paikka tukiraudalle, virtajohdossa valmiiksi paikoillaan oleva DTP-liitin sekä virtajohdosta parkkivaloille ja varoitusvalolle lähtevät erilliset johtimet. Laaja käyttöjännitealue (10-30V) mahdollistaa asennuksen sekä 12V- että 24V-järjestelmiin. Valaisin on radiohäiriösuojattu ECE R10-standardin mukaisesti. Kahden vuoden (24 kk) takuu!

Valostoren kommentti: "Ranger 9 on näyttävällä ulkonäöllä varustettu lisävalo, jonka monipuoliset ominaisuudet on suunniteltu palvelemaan erityisesti autoilevia ammattilaisia. Yhdistämällä lisävalo, parkkivalo sekä varoitusvalo samaan pakettiin saadaan aikaan kokonaisuus, jonka ansiosta samaan ajoneuvoon ei tarvitse asentaa useita erilaisia valoja, vaan yhdellä iskulla saadaan useampi kärpänen. Rangerin normaalista poikkeava valokeila tekee selkeän pesäeron esimerkiksi Pureluxin Panther-sarjan valoihin, minkä ansiosta se täydentääkin Pureluxin lisävalosarjaa täydellisesti tarjoten kuljettajille jälleen entistä enemmän valinnanvaraa hankkia juuri omiin mieltymyksiin sopiva valokeila."

Perus toimitussisältö (1 kpl)

• Purelux Ranger 9
• Kiinnitysjalka
• Virtajohto DTP-2-liittimellä
• Kytkentä- ja asennusohjeet (FI/SE/NO/DK)

Toimitussisältö (2 kpl - Täydellinen setti)

• 2 x Perus toimitussisältö
• Lisävaloteline EU-kilvelle
• Relejohtosarja Purelux Pro Serie 12V, HD DTP (1 kpl 2-ulostuloa)
• Tukirauta, 2 kpl

Toimitussisältö (3 kpl - Täydellinen setti)

• 3 x Perus toimitussisältö
• Lisävaloteline EU-kilvelle, 3:lle valolle
• Relejohtosarja Purelux Pro Serie 12V, HD DTP (1 kpl 3-ulostuloa)
• Tukirauta, 4 kpl

Toimitussisältö (4 kpl - Täydellinen setti)

• 4 x Perus toimitussisältö
• Lisävaloteline Purelux HD, 4:lle valolle
• Relejohtosarja Purelux Pro Serie 12V, HD DTP (1 kpl 4-ulostuloa)
• Tukirauta, 4 kpl

Toimitussisältö (4 kpl - Täydellinen setti WRC)

• 4 x Perus toimitussisältö
• Lisävaloteline Purelux WRC, 4:lle valolle
• Relejohtosarja Purelux Pro Serie 12V, HD DTP (1 kpl 4-ulostuloa)
• Tukirauta, 4 kpl

Toimitussisältö (5 kpl - Täydellinen setti WRC)

• 5 x Perus toimitussisältö
• Lisävaloteline Purelux WRC, 5:lle valolle
• Relejohtosarja Purelux Pro Serie 12V, HD DTP, (1 kpl 1-ulostulo, 1 kpl 4-ulostuloa)
• Tukirauta, 6 kpl

Toimitussisältö (6 kpl - Täydellinen setti WRC)

• 6 x Perus toimitussisältö
• Lisävaloteline Purelux WRC, 6:lle valolle
• Relejohtosarja Purelux Pro Serie 12V, HD DTP, (1 kpl 2-ulostuloa, 1 kpl 4-ulostuloa)
• Tukirauta, 6 kpl

Tekniset tiedot

• Merkki ja malli: Purelux Ranger 9
• Käyttötarkoitus: Lisävalona autoissa / työkoneissa
• Käyttöjännite: 10-30 V (DC)
• Referenssiluku: 25
• Laskennallinen teho: 188 W
• Valostoren mittaama virrankulutus
  • Purelux PowerBoost®: 5.98A @ 24V
  • Tieliikennetila: 0.69A @ 24V
• Valostoren mittaama teho
  • Purelux PowerBoost®: 143.7 W
  • Tieliikennetila: 16.6 W
  • Parkkivalot: 7.3 W
• Valostoren mittaama valoteho: 11632 lm (Purelux PowerBoost®) / 1365 lm (Tieliikennetila)
• Valostoren mittaama kantama: 840 m @ 1 lux / 1680 m @ 0.25 lux (Purelux PowerBoost®)
• Valostoren mittaama kantama: 315 m @ 1 lux / 630 m @ 0.25 lux (Tieliikennetila)
• Kantama useammalla valolla, mitattu (PowerBoost® / E-hyväksytty, @ 1 lux):
  • Kahdella: 1188 m / 445 m (@ 1 lux)
  • Kolmella: 1455 m / 546 m (@ 1 lux)
  • Neljällä: 1680 m / 630 m (@ 1 lux)
• Valmistajan ilmoittama värilämpötila: 5700 K
  • Valostoren mittaama: 6060 K
• Kiinnitys: Kiinnitysjalka
• Liitin: DTP-2
  • Parkkivalojen ja varoitusvalon + johtimet erillisinä
• Kaapelin pituus: n. 700 mm
• Mitat: 228 x 209 x 102 mm (Leveys x Korkeus x Syvyys)
  • Korkeus kiinnitysjalan kanssa: 237.5 mm
• Paino: 3000 g
• IP-luokitus: IP69K
• Hyväksynnät: ECE R10, R148, R149, R65, CE, RoHS
  • Tieliikennehyväksyntä ei koske Purelux PowerBoost®-tilaa
• Takuu: 24 kk
• Maahantuoja: Handshake.fi

Asennusopas

Kytkentä

• DTP-liitin: Lisävalo
• Keltainen: Oranssi parkkivalo
• Valkoinen: Valkoinen parkkivalo
• Vihreä: Varoitusvalo (R65)
• Harmaa: Varoitusvalon synkronointi (Liitetään toisen Ranger 9:n harmaaseen kaapeliin)

Tehotilan muuttaminen UI-tekniikalla: Ensimmäisellä käyttökerralla valaisin syttyy PowerBoost-tilassa. Vaihda tehotilaa sammuttamalla valo, jonka jälkeen käynnistä valo kahden sekunnin ajaksi, ja sammuta ja käynnistä valo 2 kertaa 1.5 sekunnin aikana, jolloin tehotila vaihtuu. Toista vaihtaaksesi tehotilaa uudestaan.

Huom! Ohjevideo tehotilan vaihtamiseen löytyy tämän sivun alalaidasta!

Yleispätevän kytkentä- ja asennusohjeen täältä: Lisävalojen asennusopas. Linkin takaa löytyy yleisimmät asennukset mm. relejohtosarjan avulla sekä opas lisävalojen asentamiseksi CAN-väylään.

Valmistajan kytkentä- ja asennusohjeen löydät painamalla tästä.
