Valonmittauslaboratorio, VALOLAB

Valostorella on valolaboratorio, jossa pystymme määrittämään tarkasti eri lisävalojen, käsivalaisimien, otsavalaisimien, työvalojen ja muiden valonlähteiden ominaisuudet. Valolaboratorio sijaitsee Valostoren tiloissa Oulun Limingantullissa. Mittaamme ja tutkimme jatkuvasti markkinoilla esiintyviä valoja ja pyrimme tuottamaan mittausdatasta mahdollisimman paljon valmistajista riippumatonta tietoa niin osto-osastomme, tuotekehityksemme kuin asiakkaittemme ostopäätösten tueksi. Markkinoiden parhaimpien laitteiden avulla asiakkaamme pystyvät luottamaan siihen, että tuotteistamme esillä oleva tieto vastaa aina todellisuutta. Asiakkaamme ovat aina tervetulleita tutustumaan mittauslaitteistoomme sekä mittauskäytäntöihin paikanpäälle. Paras aika vierailulle on arkisin 10 ja 16 välisenä aikana.

 Tässä artikkelissa esittelemme käyttämämme valonmittauslaitteiston ja kerromme, mitä tarkoittavat käsitteet valovirta, valokeilan kantama, paloaika, värilämpötila, värintoistoindeksi ja kuinka mittaukset tehdään:

Laitteisto

Käyttämämme valonmittauslaitteisto koostuu useasta eri laitteistosta, joista tärkeimpiä ovat: SSL BTC-20 - valokeilan testausjärjestelmä ja Labsphere FS2 - integroiva pallo. Molemmat laitteet ovat suunniteltu ja kehitetty juurikin käytämiimme tarkoituksiin ja ne täyttävät viimeisimmät valonmittaus- ja laatustandardit.

SSL BTC-20 - valokeilan testausjärjestelmä

Valolab BTC on valokeilan testausjärjestelmä, jolla pystytään mallintamaan valojen valokeilan muoto 3D:nä, sekä lukuisia muita ominaisuuksia. Laitteella voidaan simuloida valokuvion keila tienpintaan suhteessa asennuskorkeuteen ja asennuskulmaan. Tämä mahdollistaa mm. erittäin optimaalisen valon suosittelun tiettyyn käyttötarkoitukseen. Laitteisto koostuu seuraavista pääkomponenteista:

• Luminanssikamera
• Spektrometri
• Mittauskelkka
• Valkokangas
• Standardivalonlähde, jonka avulla mittauslaitteisto kalibroidaan
• Tarkkuusvirtalähde
• SSL BTC-20 - ohjelmisto

Tämän laitteisto täyttää ANSI/NEMA FL1 standardin mittausvaatimukset ja tarkkuudet. Laitteiston avulla voidaan mitata valonlähteistä useita eri asioita, kuten:

• Valokeilan muoto (cd)
• Isolux käyrät (lx, m)
• Valovirta (lm)
• Paloaika
• Valokeilan korkein intensiteetti
• Valokeilan kantama
• Hajonta
• Värilämpötila
• Värintoistoindeksi
• Ym






Labsphere FS2 - Integroiva pallo

Amerikkalaisvalmisteinen Labsphere FS2-, joka on erityisesti taskulamppujen mittaamiseen suunniteltu järjestelmä. Tämän laitteiston hinta Suomeen toimitettuna on noin 30000 euroa. Järjestelmä koostuu seuraavista pääkomponenteista:

• 20-tuumainen integroiva pallo
• Lisälamppu absorptio-korjauskertoimen määrittämiseen
• Standardivalonlähde, jonka avulla mittauslaitteisto kalibroidaan
• Tarkkuusvirtalähde
• Spektrometri, josta yhteys tietokoneeseen

Tämän laitteisto täyttää ANSI/NEMA FL1 standardin vaatimukset integroivalle pallolle. Laitteiston avulla voidaan mitata valonlähteistä useita eri asioita, kuten:

• Valovirta (lumenit)
• Värilämpötila
• RA-arvo

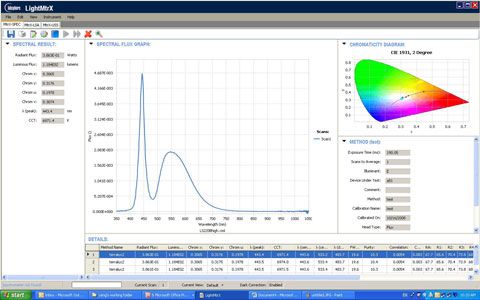

• Spektri
• Kromaattisuus
• Paloajat / paloaikakäyrät
• Ym

Lisätietoa käytetystä laitteistosta löytyy englanniksi valmistajan sivuilta: Labsphere FS2



=> Katso myös valovertailu - työkalumme!!!



Valovirta (Puhekielessä "valoteho"), eli lumenit

Mittaamme valovirran ANSI/NEMA FL1-standardin mukaisesti sillä erotuksella että teemme mittaukset yleensä vain yhdelle valaisinyksilölle kolmen sijaan. Virallisessa FL1-mittauksessa kaikki mittaukset pitää tehdä aina kolmelle lampulle. Ajansäästön vuoksi olemme tehneet mittaukset yleensä 1-2 lampulle.

Ennen kunkin valaisinmallin mittausta täytyy mittauslaitteisto kalibroida niin, että se ottaa huomioon absorption eli valon imeytymisen itse valaisimen runkoon. Johtuen integroivan pallon mittausmeneltemästä, osa fotoneista päätyy mittaussensorin sijaan valaisimen runkoon tai mittausaukkoon, mistä johtuen tarvitaan korjauskerroin, jotta tämän ilmiön vaikutus saadaan mitätöityä. Tätä korjauskertoimen mittausta varten pallossa on erillinen lisälamppu, jonka avulla valon imeytyminen (absorptio) voidaan määrittää tarkasti.

ANSI/NEMA FL1-standardin yksi erityispiirre on, että valovirta mitataan vasta sen jälkeen kun valaisin on ollut päällä 30-120 sekuntia. Tästä johtuen tällä menetelmällä mitatut lumenlukemat ovat usein pienempiä kuin valaisimen todelliset maksimilumenit. LED-valaisimille on tyypillistä että heti päällekytkemisen jälkeen valoteho on korkeampi kuin sen jälkeen kuin valaisin on lämmennyt. Kun valon annetaan palaa jonkin aikaa ennen mittausta, saadaan kuitenkin käytännön kannalta realistisempia lukemia!

Kuvassa Olight S80 käsivalaisimen valovirran mittaus käynnissä:



Valokeilan kantama

Kantama-lukema käytännössä tarkoittaa sitä etäisyyttä, millä valoteho on enää 0.25 lux. Tämä valaistusvoimakkuus vastaa karkeasti kuun valaistusvoimakkuutta maan pinnalla hyvällä kuutamokelillä. Valokeilan kantama mitataan SSL BTC-20 - mittauslaitteella.

ANSI/NEMA FL1-standardin mukaan kantamalukema mitataan valokeilan kirkkaimmasta kohdasta kun valaisin on ollut päälle kytkettynä 30-120 sekuntia.



Valaisimen paloaika

Paloaika on suhteellinen käsite siinä mielessä että suurin osa valaisimista ei toimi samalla kirkkaudella koko toiminta-aikaa, vaan useimmissa valaisimissa valovirta laskee sitä mukaa kuin paristot / akut loppuvat.

ANSI/NEMA FL1-standardin mukaan paloaika määritellään niin, että paloajan katsotaan loppuneen siinä vaiheessa kun valovirta on enää 10% siitä lukemasta mikä saatiin valaisimen valovirraksi.

Ohessa esimerkinomaisesti muutomien LED-käsivalaisimien paloaikakäyrät:

Kuten kuvasta nähdään, ei valoteho pysy tasaisena mittauksen ajan, ja itse asiassa valoteho romahtaa n. 48 minuutin kohdalla. ANSI/NEMA FL1-mittauksen mukaan paloaika on kuitenkin se aika minkä jälkeen valoteho on enää 10% alkuperäisestä maksimivalovirrasta. Näin ollen tässä tapauksessa paloajaksi saadaan n. 65 minuuttia.

Paloaika määritetään niin että valovirta mitataan minuutin välein ja niistä muodostetaan käyrä. Paloaika katsotaan sitten mitatulta käyrältä.



Värilämpötila ja värintoistoindeksi (RA-luku)

Värilämpötila ja värintoistoindeksi eivät kuulu FL1-standardiin, mutta koska tämä tieto voi olla joissakin tapauksissa tarpeen, olemme mitanneet myös ne. Arvot mitataan vastaavissa olosuhteissa kuin valaisimen maksimiteho, valaisimen ollessa maksimiteholla. Joissakin valaisimissa arvot voivat hieman muuttua eri toimintatiloissa mutta maksimiteholla mitatut arvot antavat hyvin suuntaa valaisinten väriominaisuuksista.

Mikäli artikkelissa käytetyt termit yms ovat ennestään tuntemattomia, kannattaa tutustua aiempaan artikkeliin missä kerrotaan mitä mikäkin yksikkö tarkoittaa: Lumenit, luxit ja candelat - ja miten ne mitataan





Mittaustulokset VALOSTORE sivustolla

Pyrimme mittaamaan kaikki Valostoren valikoimassa olevat tuotteet. Mittausdataa löydät tuoteselosteista kohdasta ”Valostoren mitttaama” tai Valovertailu - sivulta. Kaikki Valovertailu-työkalujen käyttämä mittausdata on mitattu omalla laitteistollamme ja on täysin riippumatonta valmistajasta.



Eräs valmistaja on ilmoittanut ANSI FL1-valotehoksi lukeman XX. Miksi emme saa samaa tulosta?

Eri valmistajat mittaavat valotehot eri laitteistoilla, ja erilaisin menetelmin. Osa saattaa käyttää jopa ANSI/NEMA FL1-logoja täysin hatusta heitetyille arvoille. Tämän epäkohdan takia olemme päätyneet mittaamaan valotehot itse. Pienet vaihtelut eri mittauksissa ovat kuitenkin normaaleja, sillä on tyypillistä että eri valaisinyksilöiden välillä on aina pieniä vaihteluita suorituskyvyssä. Myös käytetty virtalähde vaikuttaa tuloksiin. Ajanpuutteen vuoksi olemme mitanneet luvut yleensä vain 1-2 valaisinyksilölle, mistä johtuen eroja voi olla.



=> Katso myös valovertailu - työkalumme!!!
